On-line ИБП серии ONL предназначены для защиты серверных комнат, рабочих групп, стоек коммуникационного оборудования (маршрутизаторов, коммутаторов, телефонных станций и т.п.) и другой нагрузки, требующей высокого качества электроснабжения. Модельный ряд ИБП серии ONL позволяет защищать как группы критического к электропитанию оборудования мощностью от 10 кВА, так и вычислительные или коммуникационные системы, потребление которых не превышает 200 кВА. ИБП ONL имеют встроенные фильтры гармоник, позволяющие использовать их совместно с электрогенераторами. Модели LCD имеют информативный жидкокристаллический дисплей. Функция "автостарт" (автоматическое включение ИБП при восстановлении питания сети) позволяет использовать их в системах с минимальным присутствием оператора.
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

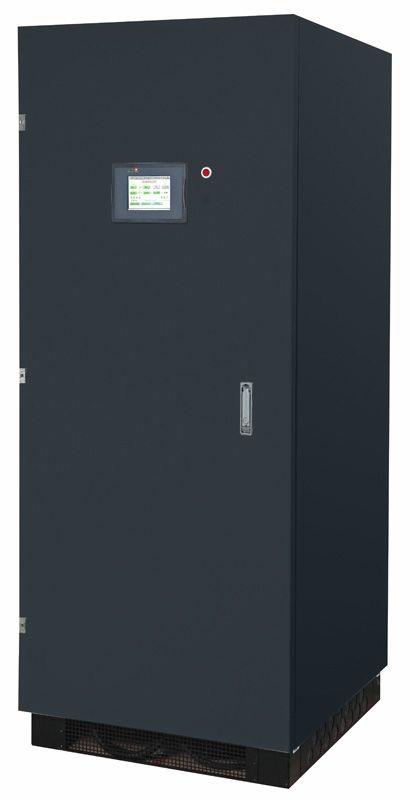

ИБПONL-II-120K33
| Модель | Технология On-line | ONL-II-120K33 |
| Мощность | при P.F. = 0.9 | 108 кВт |
| Общие параметры ИБП | Выходной трансформатор инвертора | встроенный в корпус ИБП (гальваническая изоляция) |
| Выходная мощность, кВа (индуктивная нагрузка PF=0.6, емкостная нагрузка PF=0.9) | 120 | |
| КПД общий при 100% нагрузке в режиме VFI, % | 91,2 | |
| КПД общий при 75% нагрузке в режиме VFI, % | 91,8 | |
| КПД общий при 50% нагрузке в режиме VFI, % | 92,1 | |
| Рассеивание тепла при 100% нагрузке в режиме VFI, (индуктивная нагрузка PF=0.8) и заряженных батареях | 9,26 | |
| Уровень акустического шума, Дба | 60 | |
| Степень защиты корпуса | IP21 | |
| Стандарт безопасности | IEC 62040 | |
| Стандарты электромагнитной совместимости | ЭМС IEC 62040-2, 2 кВ L-L, 4 кВ L-РЕ | |
| Стойкость к электростатическому разряду, контактный, кВ | 8 | |
| Стойкость к электростатическому разряду через воздух, кВ | 15 | |
| Размещение и обслуживание | Установка вплотную к стене с фиксированием к полу с возможностью доступа для технического обслуживания сверху и с лицевой стороны | |
| Тип охлаждения | Принудительная вентиляция, с диагностикой неисправностей вентиляторов | |
| Размеры (Ш х Г х В), мм | 810 х 810 х 1900 | |
| Вес, кг | 780 | |
| Условия работы | Высота над уровнем моря 3500 м, Влажность 5-95% без конденсата, допустимая температура 0-48 ºC, 20-23ºC рекомендуемая | |
| Условия хранения | Допустимая температура хранения -15 ºC/ +40 ºC | |
| Входные параметры выпрямителя | Тип выпрямителя | IGBT-выпрямитель с защитой от перегрева |
| Диапазон входных напряжений выпрямителя (ф.-ф.), В | 340 - 460 | |
| Стандартное входное напряжение | трехфазное 380 В / 400 В / 415 В + N | |
| Входная частота, Гц | 50 / 60 | |
| Колебания выходной частоты | ± 10% | |
| Коэффициент мощности | 0.99 | |
| КНИ входного тока при номинальной нагрузке при 100% нагрузке | 2% | |
| КНИ входного тока при номинальной нагрузке при 75% нагрузке | 2.5% | |
| КНИ входного тока при номинальной нагрузке при 50% нагрузке | 3% | |
| Аккумуляторные батареи | Напряжение аккумуляторных батарей, В (тип/кол-во) | 360 В (12В / 30шт) поставляется отдельным блоком |
| Тип аккумуляторных батарей | Герметичные, свинцово-кислотные необслуживаемые | |
| Защита аккумуляторных батарей | Защита от переразряда батарей, автоматическое отключение батарей | |
| Ток заряда аккумуляторных батарей, А | Выбирается автоматически 3A, 5A, 10A, 15A, 20A, 30A, 65А | |
| Управление зарядом аккумуляторных батарей | IU (DIN 41773), температурно-компенсированное плавающее напряжение | |
| Определение утечки тока на землю | Да | |
| Тестирование аккумуляторных батарей | Автоматический и ручной | |
| Автоматический контактор аккумуляторных батарей | Да | |
| Время перезарядки | Не более 8 часов при заряде до уровня 90% | |
| Время автономной работы: | (BAT (100Ah12V x 30 pcs) | |
| Работа при нагрузке 120 кВА, мин. | 6 | |
| Работа при нагрузке 100 кВА, мин | 9 | |
| Работа при нагрузке 80 кВА, мин | 15 | |
| Входной экстра-ток «мягкий» старт | есть | |
| Выходные параметры инвертора | Напряжение | трехфазное 380 В / 400 В / 415 В + N |
| Форма выходного напряжения | синусоидальная | |
| Выходная частота, Гц | 50 Гц или 60 Гц (автоопределение) | |
| Стабилизация выходного напряжения | +/- 1% | |
| Номинальная выходная мощность, кВа (индуктивная нагрузка PF=0.6, емкостная нагрузка PF=0.9) | 120 | |
| Допустимое отклонение выходного напряжения: статическое | ± 1% | |
| динамическое (при перепаде нагрузки 0-100-0%) | ± 3% | |
| динамическое (при перепаде нагрузки 0-50-0%) | ± 2% | |
| время восстановления ±1%, мсек | 5 | |
| КНИ напряжения при 100% линейной нагрузке | 1.5% | |
| КНИ напряжения при 100% нелинейной нагрузке (в соответствии с EN 50091) | 3% | |
| Отклонение напряжения при 100% разбалансе нагрузки | ± 3% | |
| Мост инвертора | Пространственно-векторная модуляция | |
| Допустимое отклонение выходной частоты: | ||
| внутренняя синхронизация | ± 0.1% | |
| с синхронизацией по сети | ± 4% (регулируется) | |
| Сдвиг фаз: | ||
| при 100% сбалансированной нагрузке | 120°: ± 1% | |
| при 100% разбалансированной нагрузке | 120°: ± 3% | |
| Перегрузочная способность (при температуре 25°C) равная 125%, мин | 10 | |
| Перегрузочная способность (при температуре 25°C) равная 150%, мин | 1 | |
| Электронная защита от короткого замыкания | ограничение тока 2.2 х I ном в течение 200 мсек. | |
| Параметры байпаса | Подключение | Общее подключение: входы выпрямителя и байпаса соединены |
| Основные компоненты | 2 ручных выключателя для обслуживания | |
| Переключатель байпаса | тиристорный (SCR) | |
| защита от обратного пробоя | электромеханические контакторы инвертора и байпаса | |
| Пределы напряжения переключения нагрузки инвертор / байпас (регулируемое) | ± 10% | |
| Перегрузочная способность 200%, мин | 5 | |
| 45-кратная перегрузочная способность, без повторения, мсек | 10 | |
| Интерфейс ИБП | Кол-во «сухих» контактов | 21 программируемый контакт |
| Интерфейс управления | RS232 (9-pin D-тип разъем) | |
| Аварийное отключение | EMERGENCY POWER OFF | |
| Управление генератором | GEN ON (генератор включен) | |
| 1 дополнительный сигнал | Есть | |
| Тип дисплея | жидко-кристаллический графический дисплей с поддержкой русскоязычного интерфейса |
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
Опции:
- заменяемых батарей ИБП
