Назначение
ИБП серии Vanguard предназначены для защиты вычислительного и телекоммуникационного оборудования требующего повышенного качества электропитания. Это могут быть серверы, рабочие станции, оборудование локальной сети и прочее ответственное оборудование. Модульная система ИБП серии Vanguard RM позволяет легко устанавливать устройства в стойку для оборудования. Блоки ИБП и батарейного модуля имеют стандартную высоту 3U каждый и в базовой комплектации занимают в стойке соответственно высоту 6U для моделей Vanguard RM. Для увеличения времени батарейной поддержки могут быть установлены дополнительные аккумуляторные блоки. Интеллектуальная микропроцессорная система управления ИБП обеспечивает не только высокое качество выходного напряжения, но и предоставляет расширенные коммуникационные возможности. Все ИБП серии Vanguard имеют порты RS-232 и USB, кроме того, разъем EPO (аварийное отключение) и слот для SNMP карты.
Технология
On-line - технология двойного преобразования. При использовании в ИБП технологии on-line или двойного преобразования энергия питающей сети, до того как поступить в нагрузку, дважды преобразуется: сначала напряжение сети преобразуется в постоянное напряжение внутренней шины, из которого инвертор воссоздает выходное синусоидальное напряжение идеальной формы. Такой принцип работы позволяет ИБП защитить подключенную нагрузку практически от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т.п. On-line модели - единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Advanced Battery Management - технология интеллектуального управления зарядом аккумуляторных батарей. Значительно продлевает средний срок службы аккумуляторов. Постоянное слежение за состоянием батарей позволяет заряжать их только тогда, когда это необходимо с учетом температурной компенсации тока заряда.
Режим высокой эффективности - позволяет осуществлять значительную экономию электроэнергии, когда напряжение сети находиться в пределах нормы. При включении этого режима ИБП переходит в режим двойного преобразования, только если напряжение сети выходит за пределы допустимых значений. Благодаря этому минимизируются потери на преобразование энергии, и КПД устройства достигает 98%.
Горячая замена аккумуляторов – возможность замены изношенных аккумуляторов без отключения оборудования. Благодаря встроенной схеме электронного байпаса выработавшие ресурс аккумуляторы можно заменить, не отключая защищаемое оборудование. Достаточно перевести ИБП в обходной режим (питание от электросети) и поменять аккумуляторы, не прерывая работу системы.
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

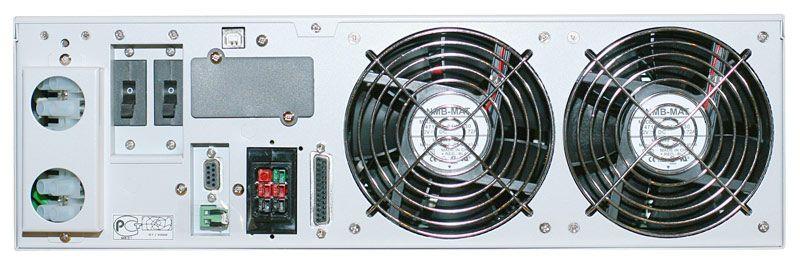

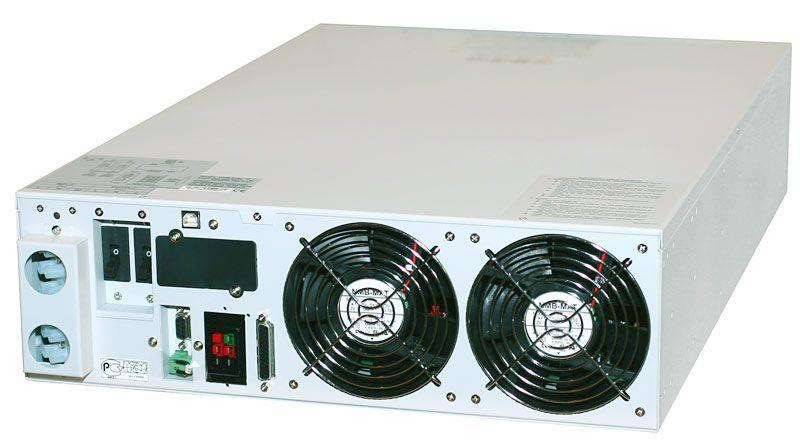

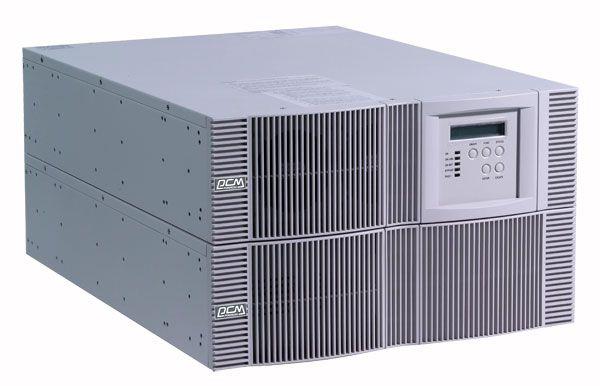

ИБПVGD-10K RM SE01
| Модель с ЖК дисплеем для установки в 19" стойку | VGD-10K RM SE01 | VGD-12K RM SE01 | |
| Тип ИБП | Топология | On-Line (с двойным преобразованием) | |
| Мощность при P.F. = 0.7 | в VA (Вольт-Амперах) | 10000 ВА | 12000 ВА |
| в W (Ваттах) | 7000 Вт | 8400 Вт | |
| Входные параметры | Номинальное напряжение, В | 208 В, 220 В, 230 В, 240 В | |
| Нижний уровень входныхнапряжений, В | 120…139 В при нагрузке 0...25%; 140…159 В при нагрузке 0...50%; 150…179 В при нагрузке 0...75%; 155…280 В при нагрузке 0...100% | ||
| Диапазон входныхнапряжений, В | 160…280 В | ||
| Номинальная частота, Гц | 50 Гц или 60 Гц (автоопределение) | ||
| Диапазон частот, Гц | 45 - 65 Гц | ||
| Фазы | Одна фаза с заземлением | ||
| Напряжение перехода на байпас, В | 184 В - 265 В (выбирается пользователем) | ||
| Выходные параметры | Частота (на батареях) | 47 - 63 Гц | |
| Напряжение (на батареях) | 208 В/ 220 В/ 230 В/ 240 В (выбирается пользователем) | ||
| Стабилизация выходногонапряжения | ± 2% | ||
| Время переключениявыходного напряжения | 0 мс (работа от сети - работа от батарей - работа от сети) | ||
| Искажениесинусоидальностинапряжения | < 3% при линейной нагрузке, <5% при нелинейной нагрузке | ||
| Крест фактор | 3:1 | ||
| Система защиты | Защита от перенапряжения | 230 В (IEEEC61000-4-5 level 3) | |
| Перегрузочная способность | 125% в течение 1 минуты, 150% в течение 10 секунд (во всех режимах) | ||
| Защита от короткогозамыкания | ИБП мгновенно отключает выходное напряжение, срабатывает входной защитный автомат или плавкий предохранитель | ||
| Батареи | Тип батарей | Герметичные, свинцово-кислотные необслуживаемые | |
| Напряжение (тип / кол-во)внутренних батарей, В | 240 В (12В 9Ач/х20) | ||
| "Холодный" старт | есть | ||
| Время батарейнойподдержки полная/половинная нагрузка | 6/17 минут | 4/14 минут | |
| Защита батарей | Защита от переразряда батарей, автоматическое отключение батарей при низком напряжении | ||
| Время перезарядки | Не более 2 часов | ||
| КПД (AC-AC) | Обычный режим | > 86% | |
| Режим ВысокойЭффективности | > 95% | > 97% | |
| Уровень шума | На расстоянии 1 м от поверхности ИБП | < 55 Дб | < 65 Дб |
| ЖКИ дисплей | Отображение | входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питаниеот батарей; измерения; процент заряда батарей; процент загрузки; | |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в четыре секунды); Предупреждение о низком уровне заряда батарейежесекундный сигнал | |
| Сбой в работе ИБП | Непрерывный звуковой сигнал и отображение на ЖКИ | ||
| Интерфейсы | "Сухие контакты" | Выходы с открытым коллектором: посылает сигналы пропадания входного напряжения и предупреждения разрядабатарей, принимает сигнал выключения | |
| RS232 / USB | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного ивыходного напряжений | ||
| Опции | Встроенный слот расширения для SNMP адаптера / AS-400 карты | ||
| Физические параметры | Входной сетевой разъем | Клеммная колодка | |
| Выходные разъемы | Клеммная колодка и розетки на батарейном блоке: 4*IEC320 С13 + 4*IEC320 С19 | ||
| Габариты (ВхШхГ), мм | 130х410х660 | 428х658х260 | |
| Вес нетто, кг | 86 кг | 110 кг | |
| Вес брутто, кг | 99,5 кг | 130 кг | |
| Окружающая среда | Условия работы | Высота над уровнем моря не более 3500 м, Относительная влажность 0-95% без конденсата,допустимая температура 0-40 ºC (20 ºC рекомендуемая) | |
| Условия хранения | Допустимая температура хранения -15 ºC/ +40 ºC, максимальная высота 15000 метров над уровнем моря | ||
| Соответсвие | Безопасность | Стандарт UL 1778, CE | |
| Стандарт UL 1778, CE | IEC 61000-4, FCC Part 15, CISPR 22 | ||
| Гарантийный срок | 24 месяца с начала эксплуатации (на аккумуляторы действует ограниченная гарантия не более 30 месяцев со дня производства) | ||
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Источник бесперебойного питания и батарейный модуль (поставляется двумя коробками)
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации
