Назначение
ИБП серии Vanguard RM предназначены для защиты компьютеров, рабочих станций, серверов, групп компьютеров, сетевых коммутаторов и другого вычислительного и телекоммуникационного оборудования, требующего высокого качества электроснабжения. Возможность раздельного управления сегментами нагрузки позволяет осуществлять поэтапное отключение оборудования при пропадании входного напряжения, используя энергию аккумуляторных батарей наиболее эффективно. Модельный ряд ИБП серии Vanguard RM позволяет защищать как отдельно стоящие устройства мощностью от 1000 ВА (небольшой сервер), так и средние и мощные вычислительные или телекоммуникационные системы целиком.
Технология
Онлайн - технология двойного преобразования.
При использовании в ИБП технологии онлайн, или двойного преобразования энергия питающей электросети, до того как поступить в нагрузку, дважды преобразуется: сначала напряжение электросети выпрямляется, постоянное напряжение корректируется до необходимого уровня, а затем преобразуется в переменное с параметрами близкими к идеальным. Такой принцип работы позволяет ИБП защитить подключенное оборудование от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т.п. Онлайн модели - единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Режим высокой эффективности - технология энергосбережения, реализованная в онлайн ИБП. Кроме обычного режима двойного преобразования ИБП в серии Vanguard RM предусмотрен энергосберегающий режим высокой эффективности. При активации этого режима в зависимости от качества энергоснабжения ИБП автоматически переключается между режимом двойного преобразования и обходным режимом. Если качество напряжения электросети неудовлетворительно, ИБП постоянно находится в режиме двойного преобразования. При хорошем качестве напряжения электросети ИБП автоматически переключается в обходной режим, уменьшая таким образом потери на преобразование. В то же время ИБП регистрирует любые дефекты сетевого напряжения и мгновенно возвращается в режим двойного преобразования. Использование режима высокой эффективности снижает потери энергии при преобразовании и увеличивает срок службы аккумуляторных батарей.
Сегментация нагрузки - раздельное управление выходными розетками ИБП (сегментами). Позволяет разделять нагрузки таким образом, чтобы наиболее ответственное оборудование как можно дольше оставалось обеспеченным гарантированным электропитанием. Вместе с тем, сегментация нагрузки позволяет соблюдать безопасную для ваших данных последовательность выключения сетевых устройств и серверов.
Горячая замена аккумуляторов – возможность замены изношенных аккумуляторов без отключения оборудования. Благодаря встроенной схеме электронного байпас выработавшие ресурс аккумуляторы можно заменить, не отключая защищаемое оборудование. Достаточно перевести ИБП в обходной режим (питание от электросети), снять лицевую панель ИБП и поменять аккумуляторы не прерывая работу системы.
СТЕПЕНЬ ЗАЩИТЫ
- Высоковольтные импульсы небольшой длительности – рассеиваются 450Дж при продолжительности 8/20 мкс (до 2760 Дж в зависимости от модели)
- Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
- Повышенное напряжение электросети – стабилизация с двойным преобразованием
- Пониженное напряжение электросети – стабилизация с двойным преобразованием
- Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
- Электромагнитные и радиочастотные помехи - фильтруются входным и выходным EMI/RFI фильтрами
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты – стабилизация с двойным преобразованием
- Переходные процессы в электросети
Модели VRT-1000XL, VRT-1500XL, VRT-2000XL, VRT-3000XL и выше: сервера, сетевые коммутаторы и другое вычислительное и телекоммуникационное оборудование, требующее установку в стандартную 19" стойку.
ОСОБЕННОСТИ СЕРИИ- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Универсальная конструкция – как для установки в 19'' стойку, так и напольная
- Многофункциональный ЖК-дисплей с меню на русском и английском языках (выбирается пользователем)
- Возможность сегментации нагрузок и раздельного управления выходными сегментами
- Активная коррекция коэффициента мощности
- Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
- Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки
- Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
- Функция аварийного отключения EPO (например, для пожарной сигнализации)
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

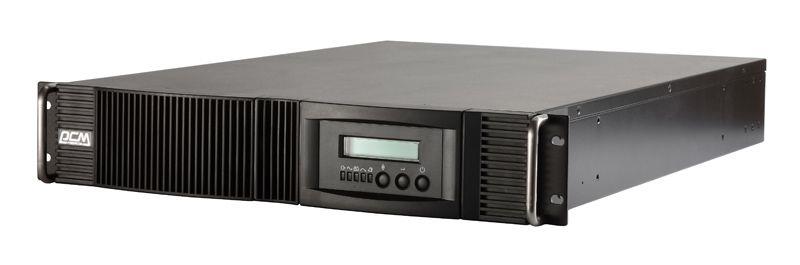

VRT-1500XL
| Модель 19” стоечная с ЖК-дисплеем | VRT-1500XL | |
| Тип ИБП | Технология | Онлайн |
| Мощность при P.F. = 0.9 | Комплексная мощность, ВА | 1500 ВА |
| Активная мощность*, Ватт | 1350 Вт | |
| Входные параметры | Номинальное напряжение, В | 220 В, 230 В, 240 В (выбирается пользователем) |
| Минимальный диапазон входных напряжений | 120 В при 25% нагрузке; 140 В при 50% нагрузке; 160 В при 75%; 180 В при 100% нагрузке | |
| Частота, Гц | 50 Гц или 60 Гц (автоопределение) | |
| Диапазон частот, Гц | 45 ~ 65 Гц | |
| Фазы | Одна фаза с заземлением | |
| Номинальный ток, А | 8.3 А | |
| Напряжение перехода на байпас, В | 184 В ~ 265 В (выбирается пользователем) | |
| Батареи | Напряжение батарей (тип / кол-во), В | 48 В (12В 7Ач / 4) |
| Время батарейной поддержки (полная/половинная нагрузка) | 3/13 минут | |
| Тип батарей | Герметичные, свинцово-кислотные необслуживаемые | |
| Защита батарей | Защита от переразряда батарей, автоматическое отключение батарей | |
| Время перезарядки | Не более 4 часов при заряде до уровня 90% после полного разряда | |
| Выходные параметры | Частота | 50 Гц или 60 Гц |
| Напряжение | 220 В/ 230 В/ 240 В (выбирается пользователем) | |
| Стабилизация выходного напряжения | ± 2% | |
| Стабилизация частоты | ± 0,25 Гц (от аккумуляторов или в режиме свободной генерации) | |
| Коррекция коэффициента мощности | 0,97 | |
| Искажение синусоидальности напряжения | < 2.5% при линейной нагрузке, < 5% при нелинейной нагрузке | |
| Динамическая характеристика | Не более ± 9% при изменении от 100% до 20% или от 20% до 100% на линейной нагрузке | |
| Перегрузочная способность | 106~120% в течение 30 секунд, 121~150% на 10 секунд (Крест фактор 3:1) | |
| КПД | Обычный режим | >89% |
| Режим Высокой Эффективности | > 92% | |
| Время перехода | На батареи | 0 мс |
| ИБП на обход и обратно | 0 мс | |
| Уровень шума | На расстоянии 1 метр | < 45 Дб |
| ЖКИ дисплей | Отображение параметров | входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питание от батарей; измерения; процент заряда батарей; процент загрузки |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в пять секунд); Предупреждение о низком уровне заряда батарей два раза в 5 секунд |
| Ошибка ИБП | Непрерывный звуковой сигнал и отображение на ЖК-дисплее | |
| Интерфейсы | RS-232 / USB | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений |
| «Сухие» контакты | Посылает сигналы пропадания входного напряжения и предупреждения разряда батарей, принимает сигнал выключения | |
| Опции | SNMP-адаптер или карта AS400 | |
| Физические параметры | Входной разъем | IEC320 C14 |
| Выходные разъемы | 4 x IEC 320 C13, 1 x IEC 320 C19 | |
| Размеры ШхГхВ, мм | 428х500х84 (2U) | |
| Вес Нетто, кг | 20.8 | |
| Окружающая среда | Условия работы | Высота над уровнем моря не более 3500 м, Влажность 0-95% без конденсата, допустимая температура 0~40ºC, +15 ~ +25 ºC рекомендуемая |
| Условия хранения | Допустимая температура хранения -15 ºC / + 50 ºC | |
| Соответствие стандартам | Безопасность | EN62040-1-1 |
| Излучение | EN62040-2 | |
| Защищенность | EN62040-2 категория C1 | |
* В режиме работы от аккумуляторов суммарная нагрузка не должна превышать 90% от максимальной мощности ИБП.
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Входной шнур питания IEC320
- Соединительный телефонный кабель RJ-11
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации
- Гарантийный талон
- заменяемых батарей ИБП
Опции:
- Внутренний (для моделей от SKP-1000A и выше)
- Внутренний (для моделей от SKP-1000A и выше)
- Внешние
- заменяемых батарей ИБП
