Назначение
ИБП серии Vanguard RM предназначены для защиты компьютеров, рабочих станций, серверов, групп компьютеров, сетевых коммутаторов и другого вычислительного и телекоммуникационного оборудования, требующего высокого качества электроснабжения. Возможность раздельного управления сегментами нагрузки позволяет осуществлять поэтапное отключение оборудования при пропадании входного напряжения, используя энергию аккумуляторных батарей наиболее эффективно. Модельный ряд ИБП серии Vanguard RM позволяет защищать как отдельно стоящие устройства мощностью от 1000 ВА (небольшой сервер), так и средние и мощные вычислительные или телекоммуникационные системы целиком.
Технология
Онлайн - технология двойного преобразования.
При использовании в ИБП технологии онлайн, или двойного преобразования энергия питающей электросети, до того как поступить в нагрузку, дважды преобразуется: сначала напряжение электросети выпрямляется, постоянное напряжение корректируется до необходимого уровня, а затем преобразуется в переменное с параметрами близкими к идеальным. Такой принцип работы позволяет ИБП защитить подключенное оборудование от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т.п. Онлайн модели - единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Режим высокой эффективности - технология энергосбережения, реализованная в онлайн ИБП. Кроме обычного режима двойного преобразования ИБП в серии Vanguard RM предусмотрен энергосберегающий режим высокой эффективности. При активации этого режима в зависимости от качества энергоснабжения ИБП автоматически переключается между режимом двойного преобразования и обходным режимом. Если качество напряжения электросети неудовлетворительно, ИБП постоянно находится в режиме двойного преобразования. При хорошем качестве напряжения электросети ИБП автоматически переключается в обходной режим, уменьшая таким образом потери на преобразование. В то же время ИБП регистрирует любые дефекты сетевого напряжения и мгновенно возвращается в режим двойного преобразования. Использование режима высокой эффективности снижает потери энергии при преобразовании и увеличивает срок службы аккумуляторных батарей.
Сегментация нагрузки - раздельное управление выходными розетками ИБП (сегментами). Позволяет разделять нагрузки таким образом, чтобы наиболее ответственное оборудование как можно дольше оставалось обеспеченным гарантированным электропитанием. Вместе с тем, сегментация нагрузки позволяет соблюдать безопасную для ваших данных последовательность выключения сетевых устройств и серверов.
Горячая замена аккумуляторов – возможность замены изношенных аккумуляторов без отключения оборудования. Благодаря встроенной схеме электронного байпас выработавшие ресурс аккумуляторы можно заменить, не отключая защищаемое оборудование. Достаточно перевести ИБП в обходной режим (питание от электросети), снять лицевую панель ИБП и поменять аккумуляторы не прерывая работу системы.
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

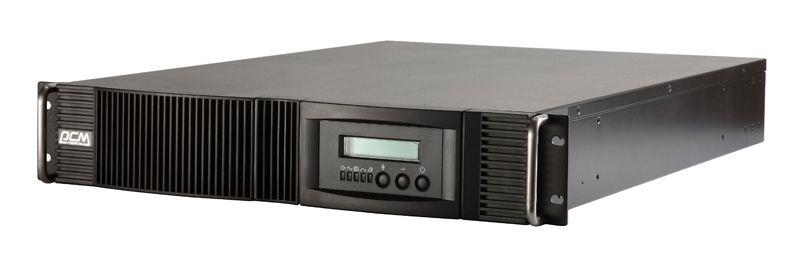

ИБПVRT-3000XL SE02
| Модель 19” стоечная с ЖК-дисплеем | VRT-3000XL SE02 | |
| Тип ИБП | Технология | Онлайн |
| Мощность при P.F. = 0.9 | Комплексная мощность, ВА | 3000 ВА |
| Активная мощность*, Ватт | 2700 Вт | |
| Входные параметры | Номинальное напряжение, В | 220 В, 230 В, 240 В (выбирается пользователем) |
| Входное напряжение, В | 120~280 | |
| Частота, Гц | 50 Гц или 60 Гц (автоопределение) | |
| Диапазон частот, Гц | 40~70 | |
| Фазы | Одна фаза с заземлением | |
| Номинальный ток, А | 25 А | |
| Напряжение перехода на байпас, В | 184 В ~ 265 В (выбирается пользователем) | |
| Батареи | Напряжение батарей (тип / кол-во), В | 72 В (12В 9Ач / 6) |
| Время батарейной поддержки (полная/половинная нагрузка) | 3/11 минут | |
| Тип батарей | Герметичные, свинцово-кислотные необслуживаемые | |
| Защита батарей | Защита от переразряда батарей, автоматическое отключение батарей | |
| Время перезарядки | Не более 3 часов при заряде до уровня 90% | |
| Выходные параметры | Частота | 50 Гц или 60 Гц |
| Напряжение | 220 В/ 230 В/ 240 В (выбирается пользователем) | |
| Стабилизация выходного напряжения | ± 2% | |
| Стабилизация частоты | ± 0,25 Гц (от аккумуляторов или в режиме свободной генерации) | |
| Коррекция коэффициента мощности | 0,97 | |
| Искажение синусоидальности напряжения | < 2.5% при линейной нагрузке, < 5% при нелинейной нагрузке | |
| Динамическая характеристика | Не более ± 9% при изменении от 100% до 20% или от 20% до 100% на линейной нагрузке | |
| Перегрузочная способность | 106~120% в течение 30 секунд, 121~150% на 10 секунд (Крест фактор 3:1) | |
| КПД | Обычный режим | >89% |
| Режим Высокой Эффективности | > 95% | |
| Время перехода | На батареи | 0 мс |
| ИБП на обход и обратно | 0 мс | |
| Уровень шума | На расстоянии 1 метр | < 50 Дб |
| ЖКИ дисплей | Отображение параметров | входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питание от батарей; измерения; процент заряда батарей; процент загрузки |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в пять секунд); Предупреждение о низком уровне заряда батарей два раза в 5 секунд |
| Ошибка ИБП | Непрерывный звуковой сигнал и отображение на ЖК-дисплее | |
| Интерфейсы | RS-232 / USB | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений |
| «Сухие» контакты | Посылает сигналы пропадания входного напряжения и предупреждения разряда батарей, принимает сигнал выключения | |
| Опции | SNMP-адаптер или карта AS400 | |

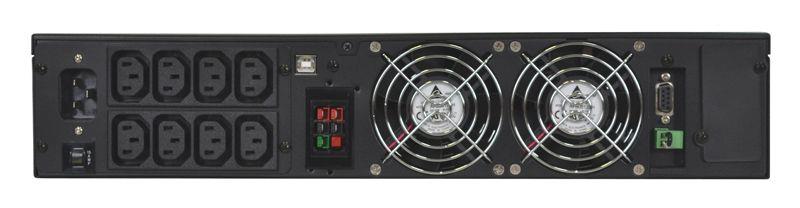

| Физические параметры | Входной разъем | IEC320 C20 |
| Выходные разъемы | 8 x IEC320-C13 (два раздельно управляемых сегмента) | |
| Размеры ШхГхВ, мм | 428х635х84 (2U) | |
| Вес Нетто, кг | 30 | |
| Окружающая среда | Условия работы | Высота над уровнем моря не более 3500 м, Влажность 0-95% без конденсата, допустимая температура 0~40ºC, +15 ~ +25 ºC рекомендуемая |
| Условия хранения | Допустимая температура хранения -15 ºC / + 50 ºC | |
| Соответствие стандартам | Безопасность | EN62040-1-1 |
| Излучение | EN62040-2 | |
| Защищенность | EN62040-2 категория C21 | |
* В режиме работы от аккумуляторов суммарная нагрузка не должна превышать 90% от максимальной мощности ИБП.
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Входной шнур питания IEC320
- Соединительный телефонный кабель RJ-11
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации
- Гарантийный талон
Опции:
- Внутренний
- Внешние батарейные блоки
- заменяемых батарей ИБП
