Инверторные ИБП серии VGD-II-33 представляют собой современную систему бесперебойного питания с двойным преобразованием энергии. Серия представлена мощностями от 10кВА до 500кВА. Полное управление на основе высокопроизводительного цифрового сигнального процессора - позволяет обеспечить высокую стабильность электропитания и надежность работы системы. Интеллектуальная система охлаждения снижает энергопотребление и шум, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте. Все модели поддерживают подключение внешних аккумуляторных блоков, что в сочетании с производительным встроенным зарядным устройством позволяет обеспечить большое время автономной работы. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.

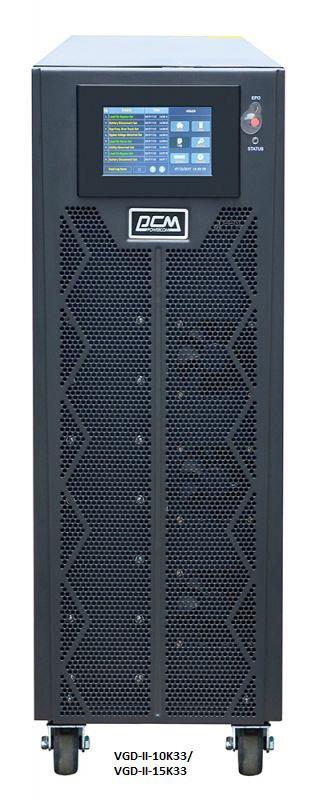

В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.

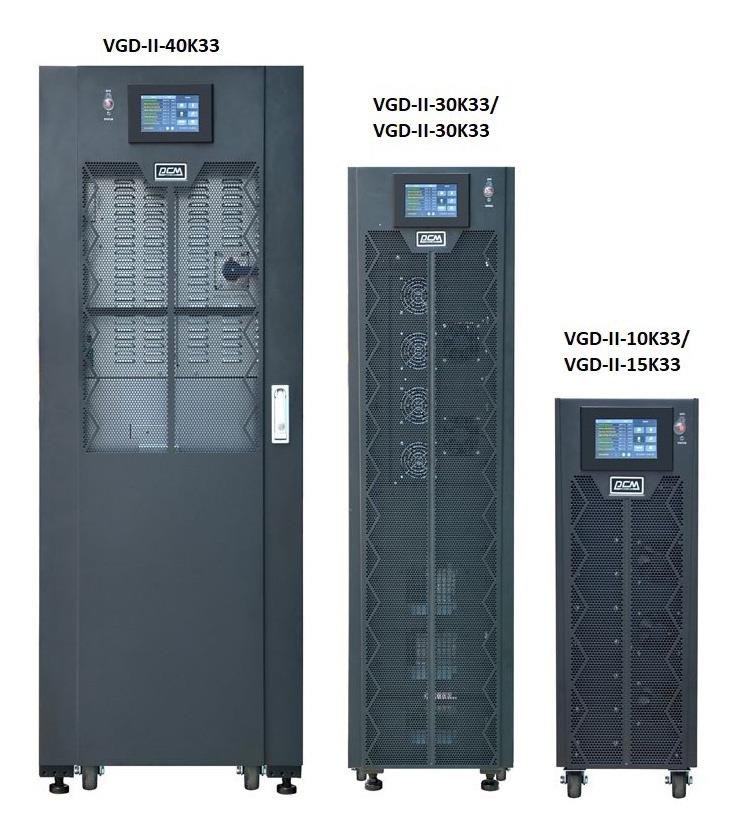

ИБП серии VGD-II-33К мощностью от 10 до 40кВА выпускаются в трех модификациях – стандартной, модификации с индексом B, и с индексом L, где индекс L – отсутствие отсека для внутренних батарей и возможность работы ИБП только с внешними батарейными кабинетами. Вариант L отличается меньшими габаритными размерами, меньшим весом и будет удобен в том случае, если требуется обеспечить достаточно большое время автономной работы и без подключения внешних батарейных кабинетов не обойтись в любом случае. Вариант B имеет встроенные батареи, с возможностью их горячей замены. Батареи установлены в специальных выдвижных лотках, обеспечивающих их лёгкий монтаж/демонтаж. Стандартная модификация содержит внутренние батареи, но их горячую замену она не поддерживает, также эти ИБП отличаются от версии B количеством и размером (для ИБП 20, 30 и 40кВА) устанавливаемых батарей.
СТЕПЕНЬ ЗАЩИТЫ
- Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
- Повышенное напряжение электросети – стабилизация с двойным преобразованием
- Пониженное напряжение электросети – стабилизация с двойным преобразование
- Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты– стабилизация с двойным преобразованием
- Переходные процессы в электросети – стабилизация с двойным преобразованием
СФЕРА ПРИМЕНЕНИЯ
Модели серии VGD-II подойдут для ЦОД, централизованного питания ЛВС большого предприятия, а также для защиты другого вычислительного и телекоммуникационного оборудования, требующего высокого качества трехфазного электроснабжения.
ОСОБЕННОСТИ ИБП
- Возможность параллельной работы до 8-и устройств (максимальная мощность – 80 кВА)
- Высокая эффективность - КПД до 96%
- Единичный коэффициент мощности на все модели
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Стабилизация выходного напряжения не хуже ± 1,5%
- Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
- 5-ти дюймовый сенсорный экран
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпас
- Функция холодного старта
- Возможность подключения внешних батарейных кабинетов
- Наличие модификации без внутренних батарей и возможностью работы только от внешних батарейных кабинетов (модели L)
- Для модели B встроенный фильтр пыли в стандартной комплектации.
Таблица технических характеристик

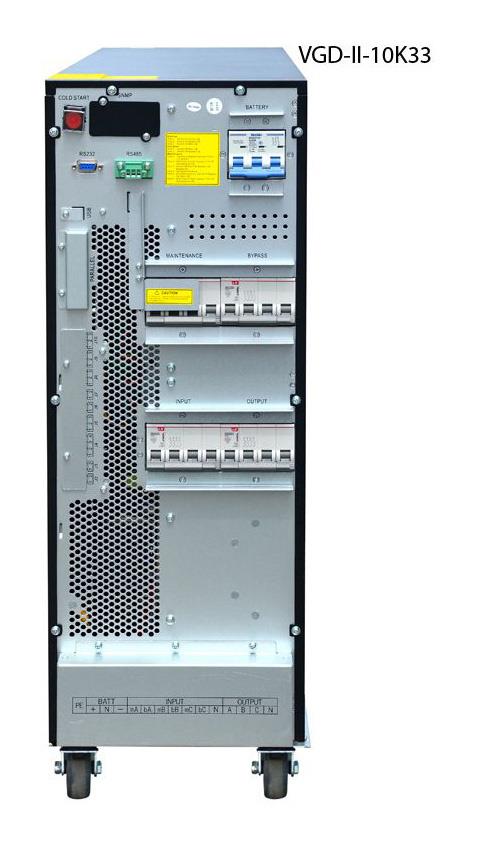

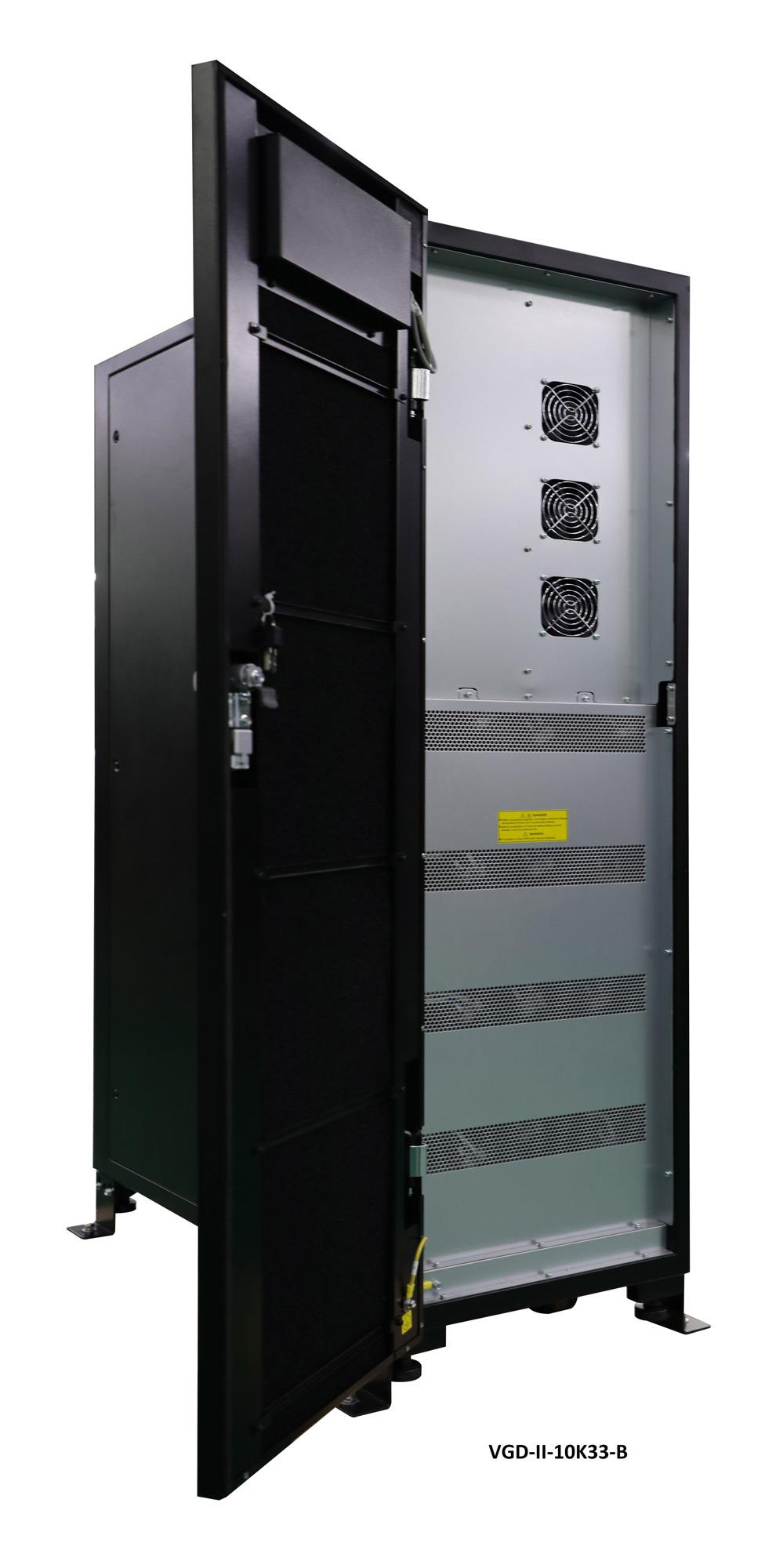

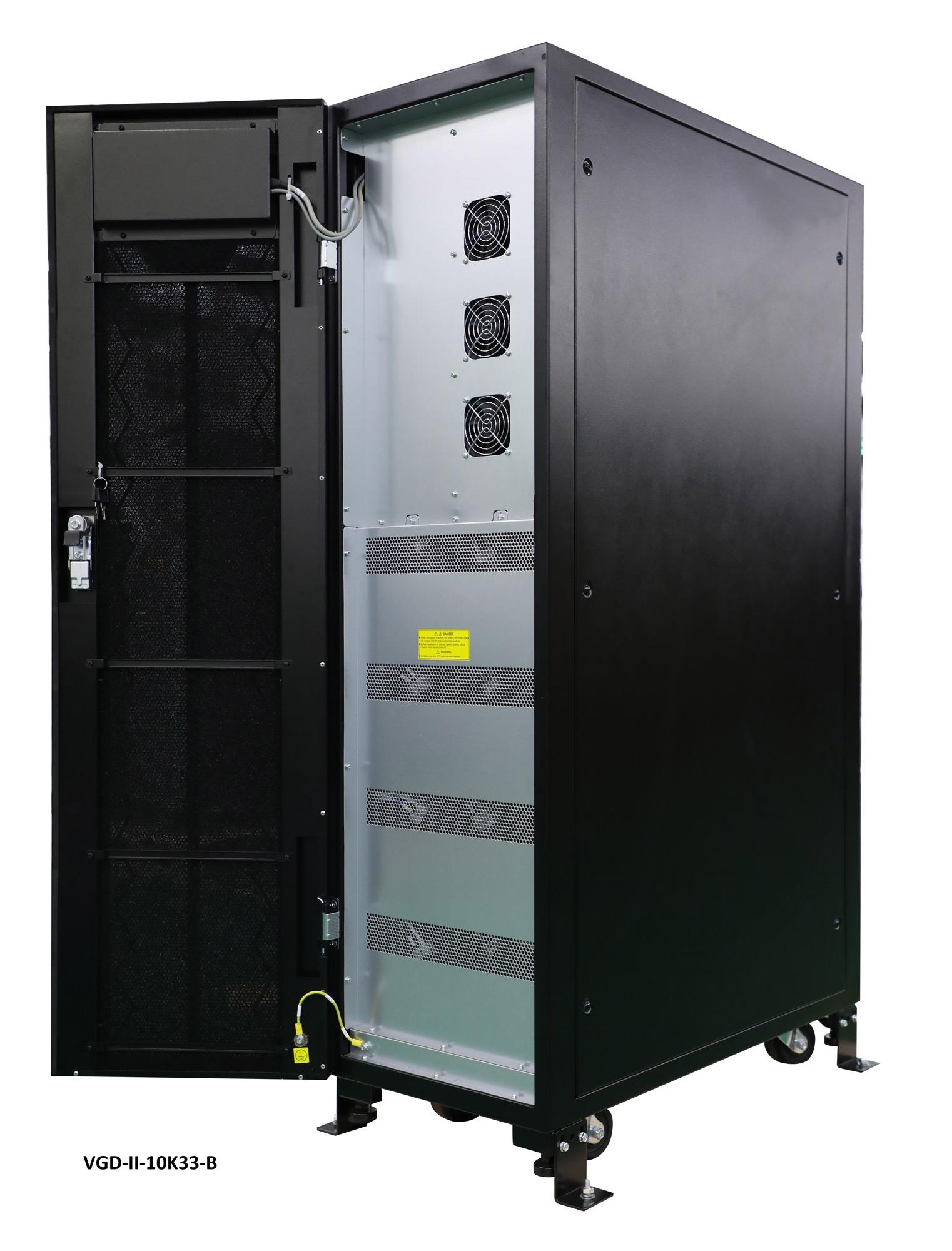

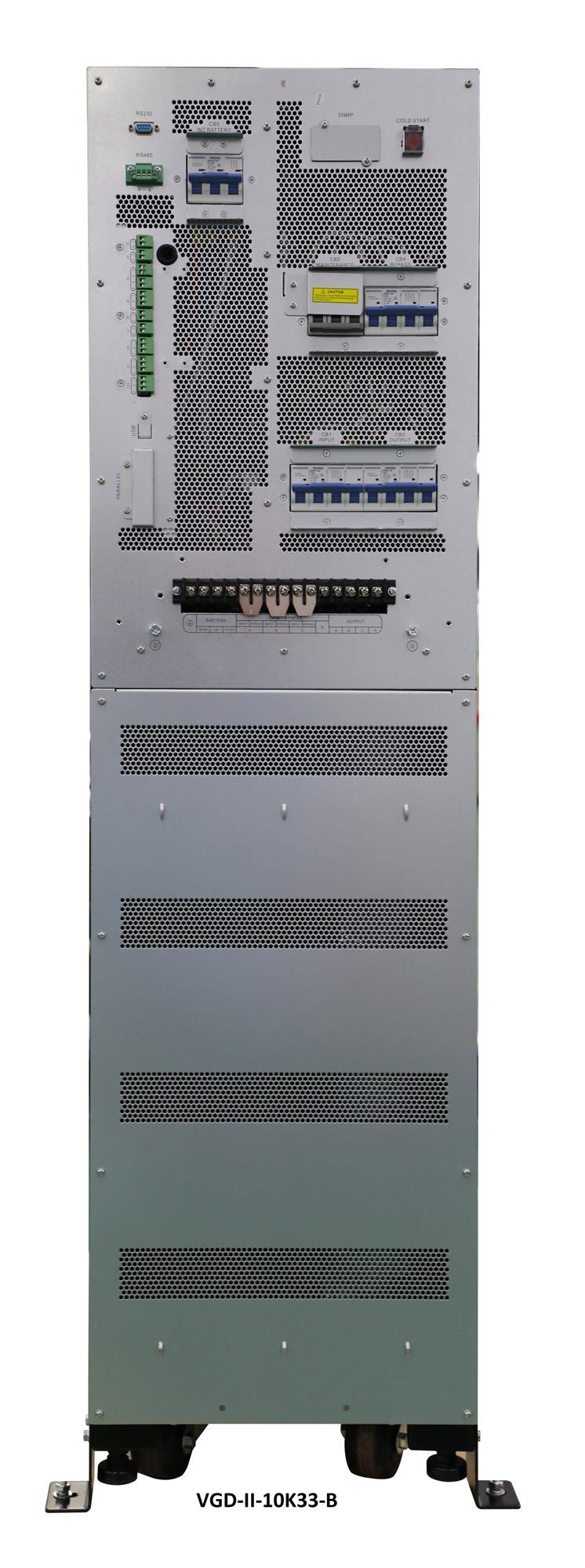

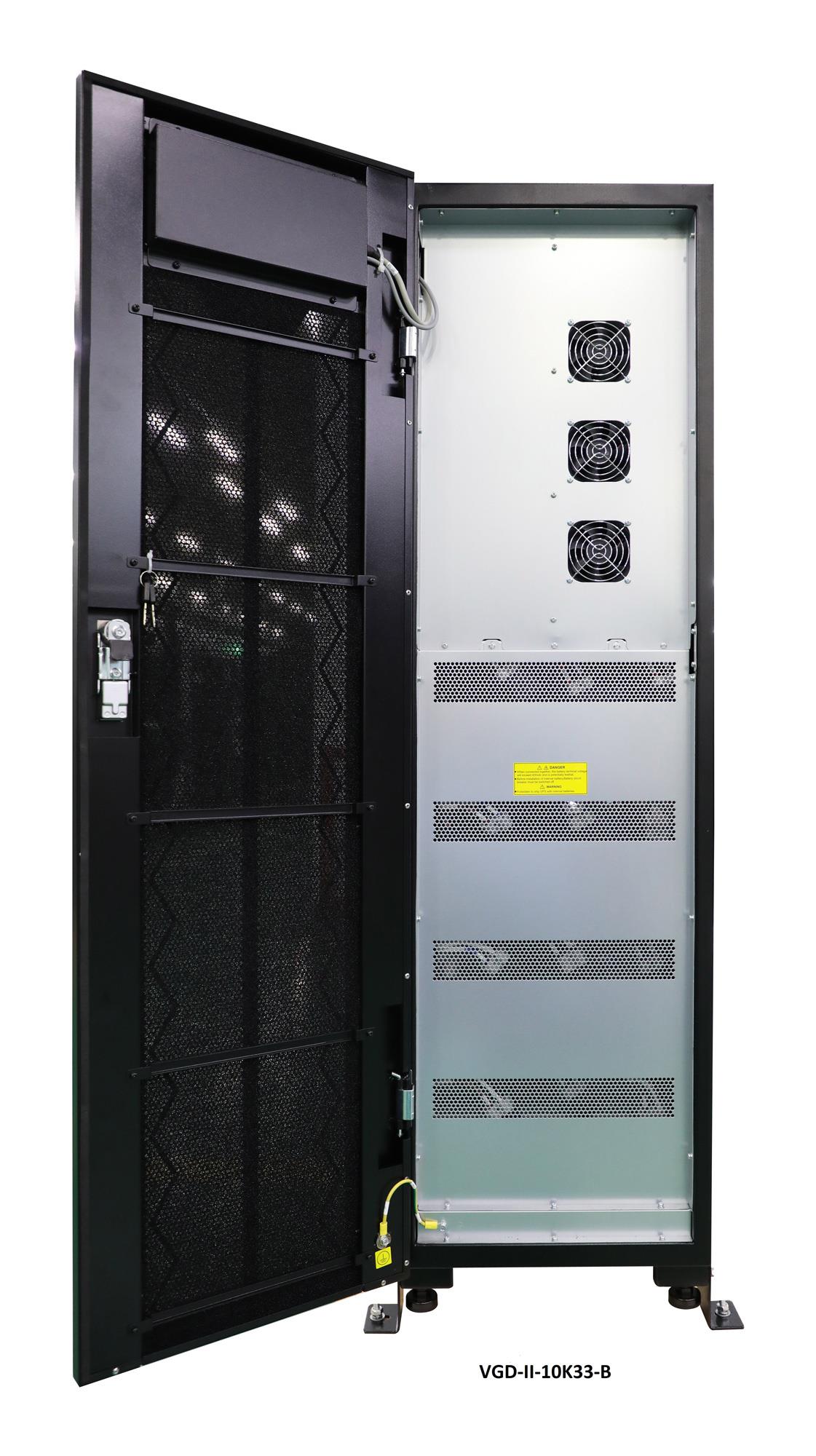

VGD-II-10K33
| Модель | VGD II 10K33 L | VGD II 10K33 B | VGD II 10K33 | |
| Выходная мощность(кВА/кВт)* | 10 / 10 | 10 / 10 | 10 / 10 | |
| Коэффициент мощности | 1.0 | 1.0 | 1.0 | |
| Входные параметры | Тип входного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) | ||
| Напряжение | 220/380, 230/400, 240/415 | |||
| Диапазон напряжений | Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза) | |||
| Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза) | ||||
| Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения | ||||
| Частота | 50 / 60 Гц | |||
| Диапазон частоты | от 40 Гц до 70 Гц | |||
| Коэффициент мощности по входу под полной нагрузкой | >0.99 | |||
| КНИ входного тока THDi | <4% (Линейная нагрузка) | |||
| Выходные параметры | Тип выходного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) | ||
| Выходное напряжение | 220/380, 230/400, 240/415 | |||
| Топология инвертора | Безтрансформаторная на IGBT-транзисторах | |||
| Частота инвертора | 50 / 60 Гц | |||
| Крест-фактор | 3:1 | |||
| КНИ выходного напряжения THDv | <1% (Линейная нагрузка) | |||
| <5.5% (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | ||||
| Работа инвертора в режиме перегрузки | 100% до 110%, 60мин | |||
| 110% до 125%, 10мин | ||||
| 125% до 150%, 1мин | ||||
| >150%, 200 мс | ||||
| Аккумуляторная батарея | Тип батарей | VRLA | ||
| Способ заряда | Плавающий заряд | |||
| Номинальное батарейное напряжение | 480VDC | |||
| Возможность установки внутренних батарей | Для моделей с индексом L не предусмотрено | Да | Да | |
| Тип внутренних АКБ | нет | Можно установить 120 шт. 7-9 Ач или 12Ач в маленьком корпусе | Можно установить 40 шт. 7-9 Ач или 12Ач в маленьком корпусе | |
| Запуск от батарей (Cold Start) | Да | |||
| Температурная компенсация | Да | |||
| Мощность зарядного устройства | до 20% от мощности ИБП | |||
| Байпасный ввод | Напряжение | 220/380, 230/400, 240/415 | ||
| Диапазон напряжений | По умолчанию: -20% до +15% | |||
| Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25% | ||||
| Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40% | ||||
| Частота | 50 / 60 Гц | |||
| Диапазон по частоте | Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц | |||
Работа в режиме перегрузки | 125% Длительное время | |||
| 125% ~ 130% до 10 мин | ||||
| 130% ~ 150% до 1 мин | ||||
| 150% ~ 400% до 1 с | ||||
| > 400%, 200 мс | ||||
| Общие характеристики | КПД в режиме двойного преобразования | до 96% | ||
| КПД в режиме работы от батарей | >94.5% | |||
| КПД в режиме высокой эффективности | >99% | |||
| Доступ для обслуживания | Боковой/Задний | |||
| Функция плавного старта | Да | |||
| Возможность работы в параллельном режиме | До 8 устройств | |||
| Интерфейсы и отображение | Дисплей | 5-ти дюймовый сенсорный экран | ||
| Интерфейсы | Стандартно: RS232 / RS485 / Сухие контакты / Слот для SNMP | |||
| Опционально: SNMP-адаптер | ||||
| Окружающая среда | Диапазон рабочих температур (допустимая) | 0 ~ 40 °C | ||
| Температура хранения | -40 ~ 70 °C | |||
| Тепловыделение | 1911,28 | |||
| Относительная влажность | 0 ~ 95% (Без конденсации) | |||
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 58 дБ @ 100%нагрузка / 52 дБ @ 45% нагрузка | |||
| Высота | Без снижения мощности: <1000м | |||
| Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м | ||||
| Степень защиты | IP20 | |||
| Цвет | Черный, RAL 7021 | |||
| Физические параметры | Размеры без упаковки (Ш*Г*В) (мм) | 250*660*530 | 380*840*1400 | 250*840*715 |
| Вес без упаковки (кг) | 28 | 125 | 50 | |
| Размеры в упаковке (Ш*Г*В) (мм) | 390*795*630 | 563*1014*1640 | 400*930*990 | |
| Вес в упаковке (кг) | 35 | 140 | 63 | |
Время автономии для модификаций VGD II 10 K33 B и для VGD II 10 K33 стандартной модификации, для разных типов батарей
| VGD-II-10K33-B - внутрь ИБП устанавливается до трёх линеек по 40 батарей 7 - 9 или 10 -12 Ач в маленьком корпусе | |||||||
| Для батарей Powercom PM-12-7.0 - 5 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 130 | 330 | 520 | 780 | 1080 | - | - |
| 2000 | 50 | 130 | 230 | 310 | 400 | 490 | - |
| 3000 | 29 | 83 | 130 | 190 | 250 | 300 | 360 |
| 4000 | 20 | 51 | 90 | 130 | 170 | 220 | 270 |
| 5000 | 15 | 38 | 70 | 96 | 130 | 170 | 210 |
| 6000 | 11 | 29 | 50 | 80 | 105 | 130 | 170 |
| 7000 | 9 | 23 | 40 | 63 | 80 | 110 | 130 |
| 8000 | 7 | 20 | 34 | 52 | 70 | 90 | 110 |
| 9000 | 5 | 17 | 29 | 42 | 60 | 76 | 95 |
| 10000 | 4 | 15 | 25 | 38 | 52 | 68 | 85 |
| Для батарей Powercom PM-12-9.0 - 5 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 200 | 450 | 660 | 1020 | 1200 | - | - |
| 2000 | 80 | 200 | 300 | 450 | 520 | 720 | - |
| 3000 | 42 | 110 | 200 | 280 | 275 | 440 | 510 |
| 4000 | 28 | 80 | 130 | 200 | 250 | 300 | 360 |
| 5000 | 22 | 56 | 95 | 150 | 200 | 230 | 280 |
| 6000 | 17 | 40 | 80 | 110 | 150 | 200 | 230 |
| 7000 | 14 | 36 | 60 | 85 | 120 | 160 | 200 |
| 8000 | 11 | 29 | 48 | 75 | 110 | 130 | 160 |
| 9000 | 9 | 25 | 42 | 65 | 85 | 110 | 140 |
| 10000 | 7 | 21 | 37 | 55 | 75 | 95 | 115 |
| Для батарей Delta Battery HR 12-34 W - 5 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 240 | 480 | 750 | 1030 | 1280 | - | - |
| 2000 | 120 | 240 | 350 | 480 | 620 | 780 | - |
| 3000 | 50 | 130 | 240 | 300 | 420 | 540 | 600 |
| 4000 | 40 | 85 | 150 | 240 | 280 | 420 | 460 |
| 5000 | 28 | 62 | 120 | 170 | 240 | 280 | 320 |
| 6000 | 20 | 49 | 90 | 150 | 190 | 240 | 280 |
| 7000 | 17 | 40 | 70 | 120 | 170 | 210 | 240 |
| 8000 | 14 | 35 | 60 | 100 | 140 | 170 | 200 |
| 9000 | 12 | 30 | 50 | 80 | 120 | 140 | 170 |
| 10000 | 10 | 27 | 45 | 65 | 100 | 130 | 150 |
| Для батарей Delta Battery HRL 12-9 (1234W) X - 12 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 170 | 460 | 740 | 1010 | 1240 | - | - |
| 2000 | 80 | 170 | 310 | 460 | 610 | 740 | - |
| 3000 | 47 | 110 | 170 | 260 | 360 | 480 | 540 |
| 4000 | 34 | 80 | 120 | 170 | 240 | 320 | 430 |
| 5000 | 26 | 60 | 90 | 130 | 170 | 240 | 290 |
| 6000 | 19 | 48 | 80 | 109 | 140 | 170 | 220 |
| 7000 | 16 | 39 | 60 | 90 | 120 | 155 | 170 |
| 8000 | 13 | 33 | 56 | 80 | 102 | 140 | 160 |
| 9000 | 11 | 29 | 48 | 70 | 88 | 130 | 150 |
| 10000 | 9 | 24 | 42 | 60 | 80 | 120 | 140 |
| Для батарей BB HR9-12 - 10 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 190 | 470 | 750 | 1020 | 1260 | - | - |
| 2000 | 90 | 190 | 330 | 460 | 620 | 760 | - |
| 3000 | 50 | 115 | 190 | 270 | 380 | 500 | 560 |
| 4000 | 37 | 90 | 130 | 190 | 260 | 340 | 450 |
| 5000 | 28 | 65 | 115 | 150 | 190 | 260 | 310 |
| 6000 | 23 | 49 | 95 | 110 | 160 | 190 | 240 |
| 7000 | 17 | 41 | 80 | 90 | 125 | 170 | 190 |
| 8000 | 14 | 35 | 59 | 80 | 110 | 140 | 170 |
| 9000 | 12 | 32 | 49 | 70 | 100 | 120 | 140 |
| 10000 | 11 | 28 | 43 | 60 | 90 | 110 | 120 |
| Для батарей BB SHR10-12 - 5 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 250 | 500 | 760 | 1050 | 1300 | - | - |
| 2000 | 105 | 250 | 360 | 500 | 640 | 800 | - |
| 3000 | 68 | 130 | 250 | 320 | 440 | 560 | 620 |
| 4000 | 40 | 105 | 135 | 250 | 300 | 460 | 480 |
| 5000 | 33 | 80 | 120 | 150 | 250 | 310 | 340 |
| 6000 | 27 | 65 | 105 | 130 | 160 | 250 | 300 |
| 7000 | 23 | 49 | 90 | 115 | 130 | 180 | 250 |
| 8000 | 19 | 40 | 80 | 105 | 120 | 150 | 190 |
| 9000 | 16 | 37 | 65 | 90 | 110 | 130 | 150 |
| 10000 | 14 | 34 | 55 | 84 | 100 | 120 | 135 |
| Для батарей CSB UPS 12580-F2 - 5 лет срок службы | |||||||
| Мощность нагрузки Вт | одна внутренняя линейка, минуты | две внутренних линейки, минуты | три внутренних линейки, минуты | 120 батарей в ИБП + блок С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 2 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 3 блока С3 с 40 батареями (требуется стойка для установки С3), минуты | 120 батарей в ИБП + 4 блока С3 с 40 батареями (требуется стойка для установки С3), минуты |
| 1000 | 250 | 500 | 760 | 1050 | 1300 | - | - |
| 2000 | 105 | 250 | 360 | 500 | 640 | 800 | - |
| 3000 | 70 | 130 | 250 | 320 | 440 | 560 | 620 |
| 4000 | 46 | 105 | 135 | 250 | 300 | 460 | 480 |
| 5000 | 37 | 80 | 120 | 150 | 250 | 310 | 340 |
| 6000 | 28 | 65 | 105 | 130 | 160 | 250 | 300 |
| 7000 | 24 | 50 | 90 | 115 | 130 | 180 | 250 |
| 8000 | 20 | 44 | 80 | 105 | 120 | 150 | 190 |
| 9000 | 17 | 40 | 65 | 90 | 110 | 130 | 150 |
| 10000 | 15 | 36 | 58 | 84 | 100 | 120 | 135 |
