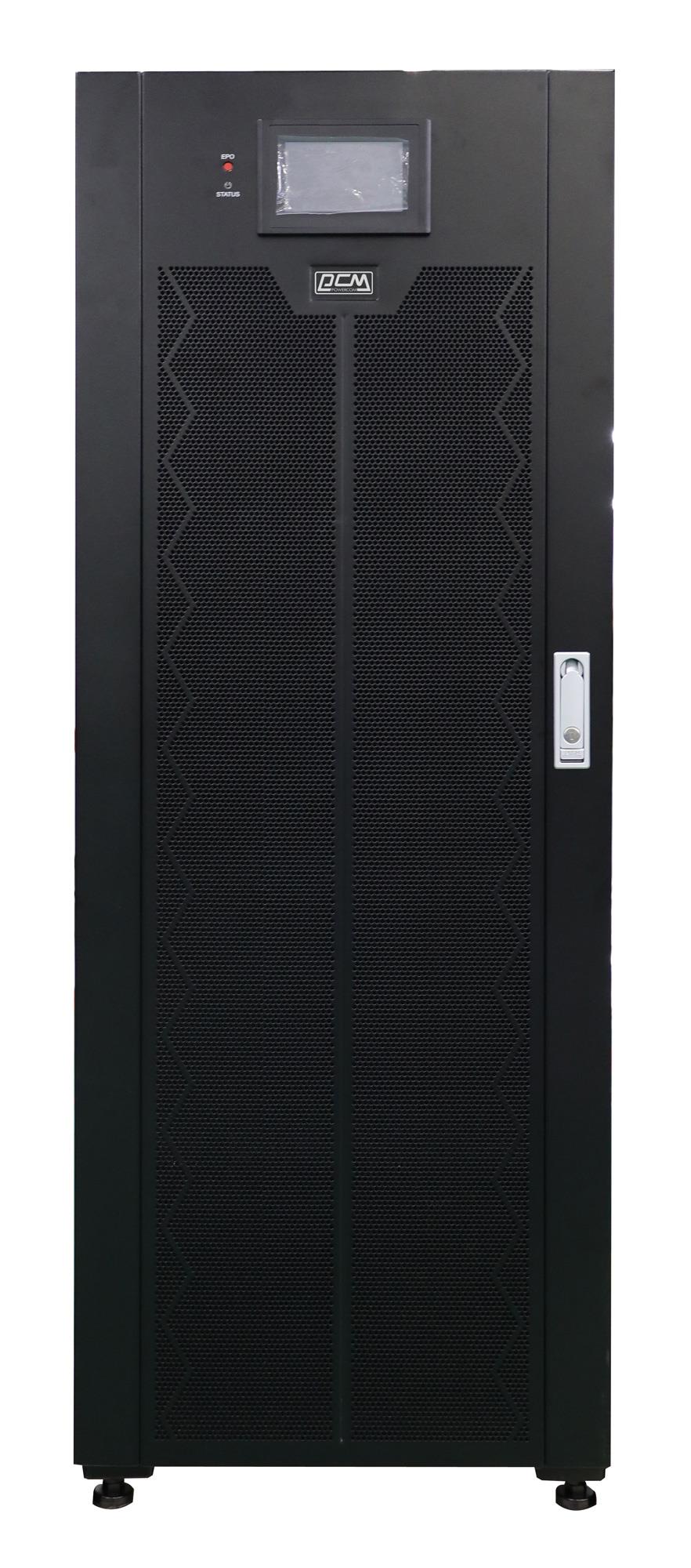

Инверторные ИБП серии VGD-II-33 представляют собой современную систему бесперебойного питания с двойным преобразованием энергии. Серия представлена мощностями от 10кВА до 500кВА. Полное управление на основе высокопроизводительного цифрового сигнального процессора - позволяет обеспечить высокую стабильность электропитания и надежность работы системы. Интеллектуальная система охлаждения снижает энергопотребление и шум, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте. Все модели поддерживают подключение внешних аккумуляторных блоков, что в сочетании с производительным встроенным зарядным устройством позволяет обеспечить большое время автономной работы. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.
В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.

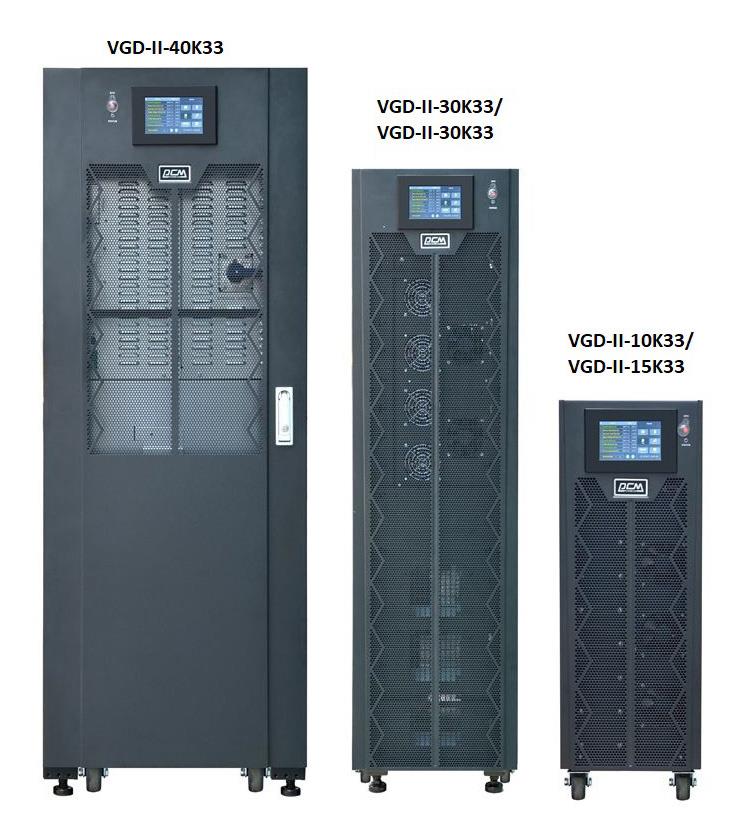

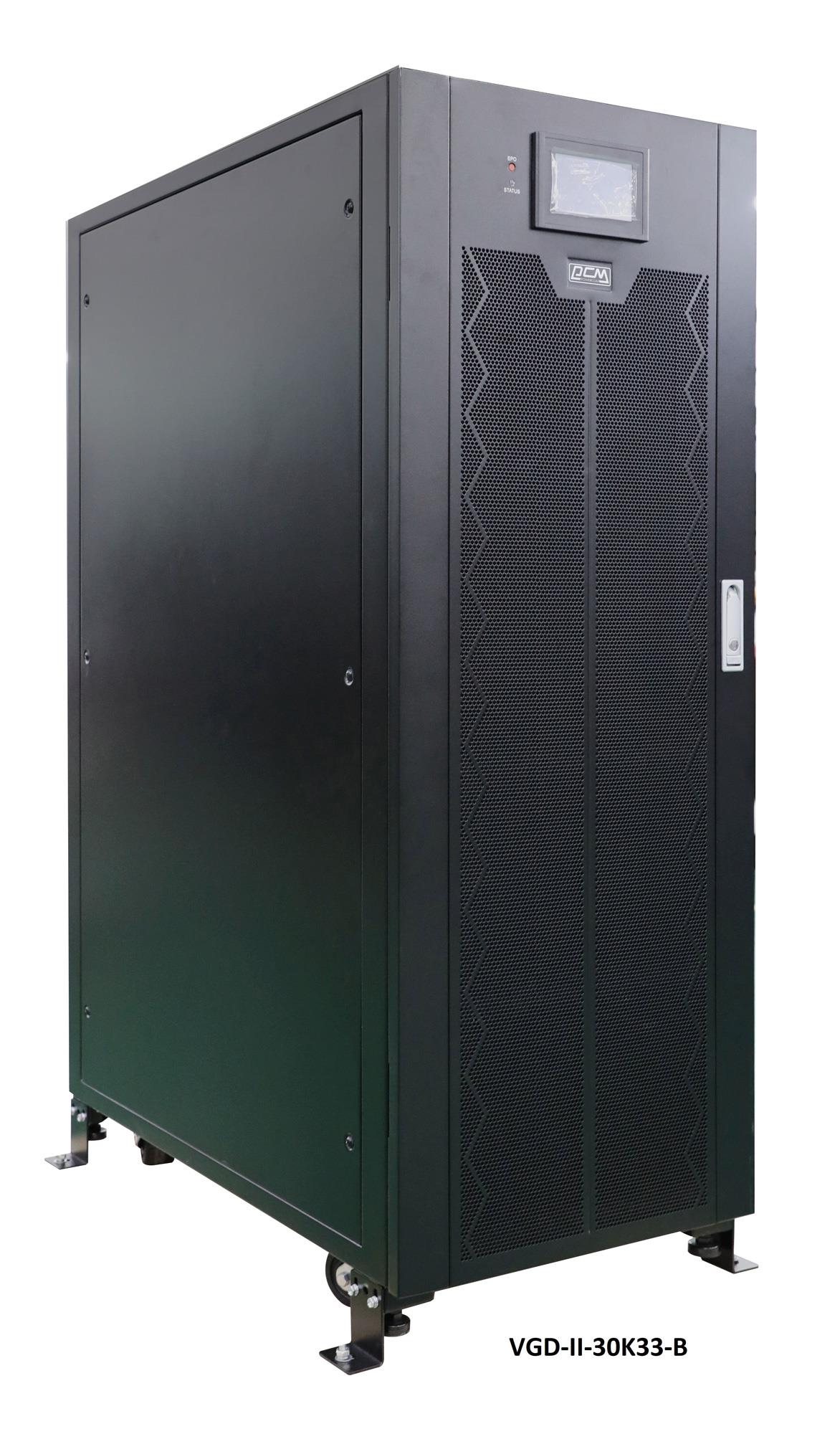

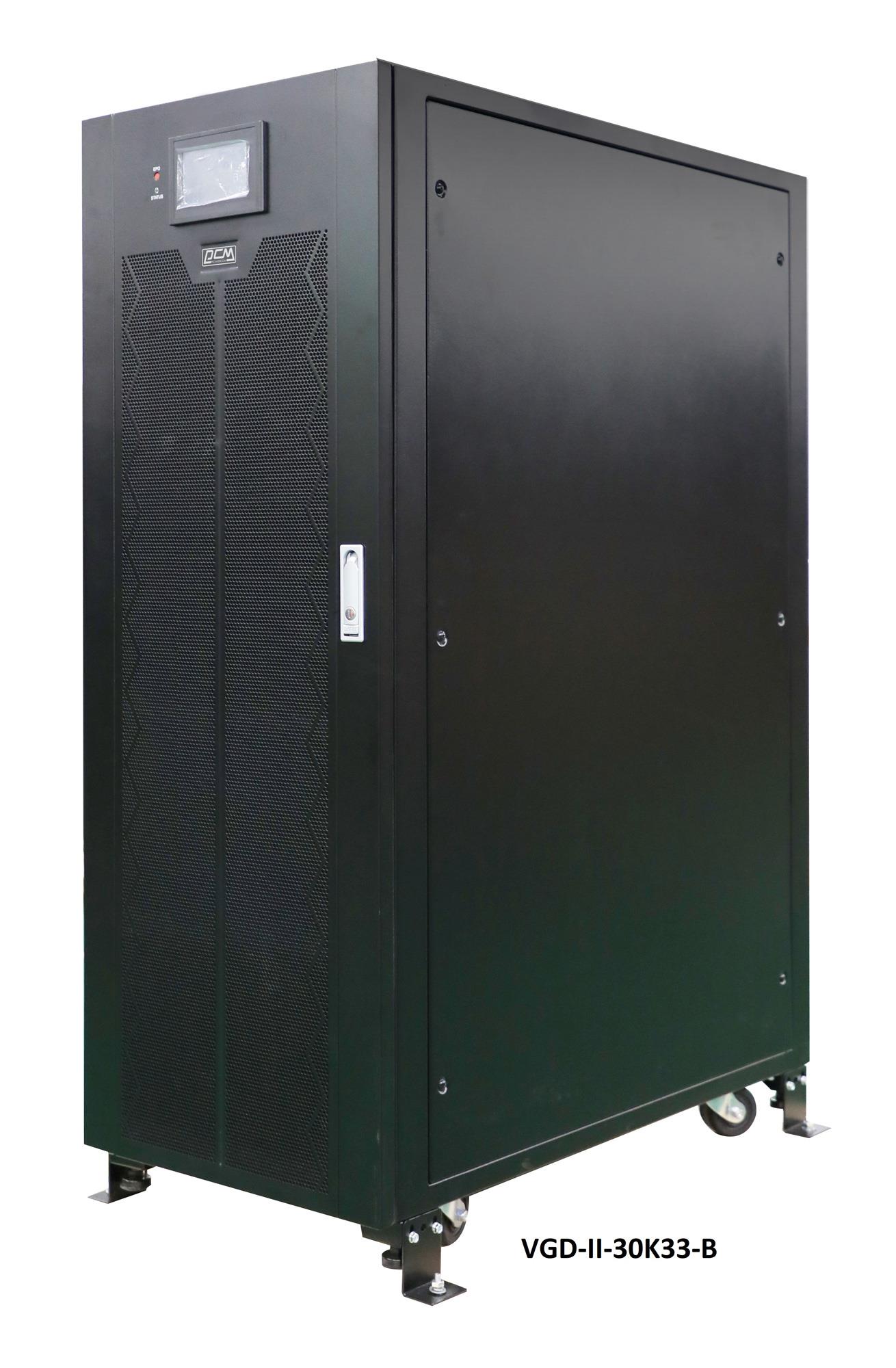

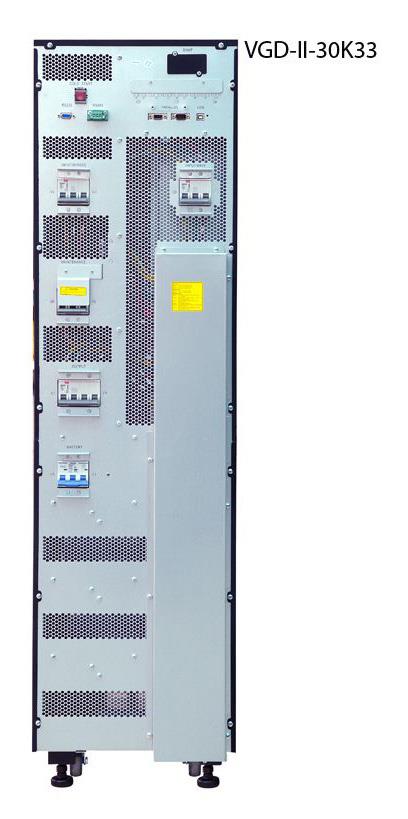

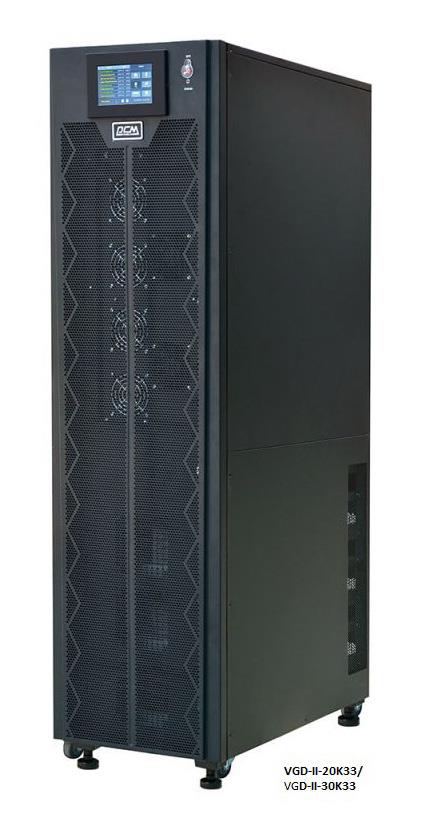

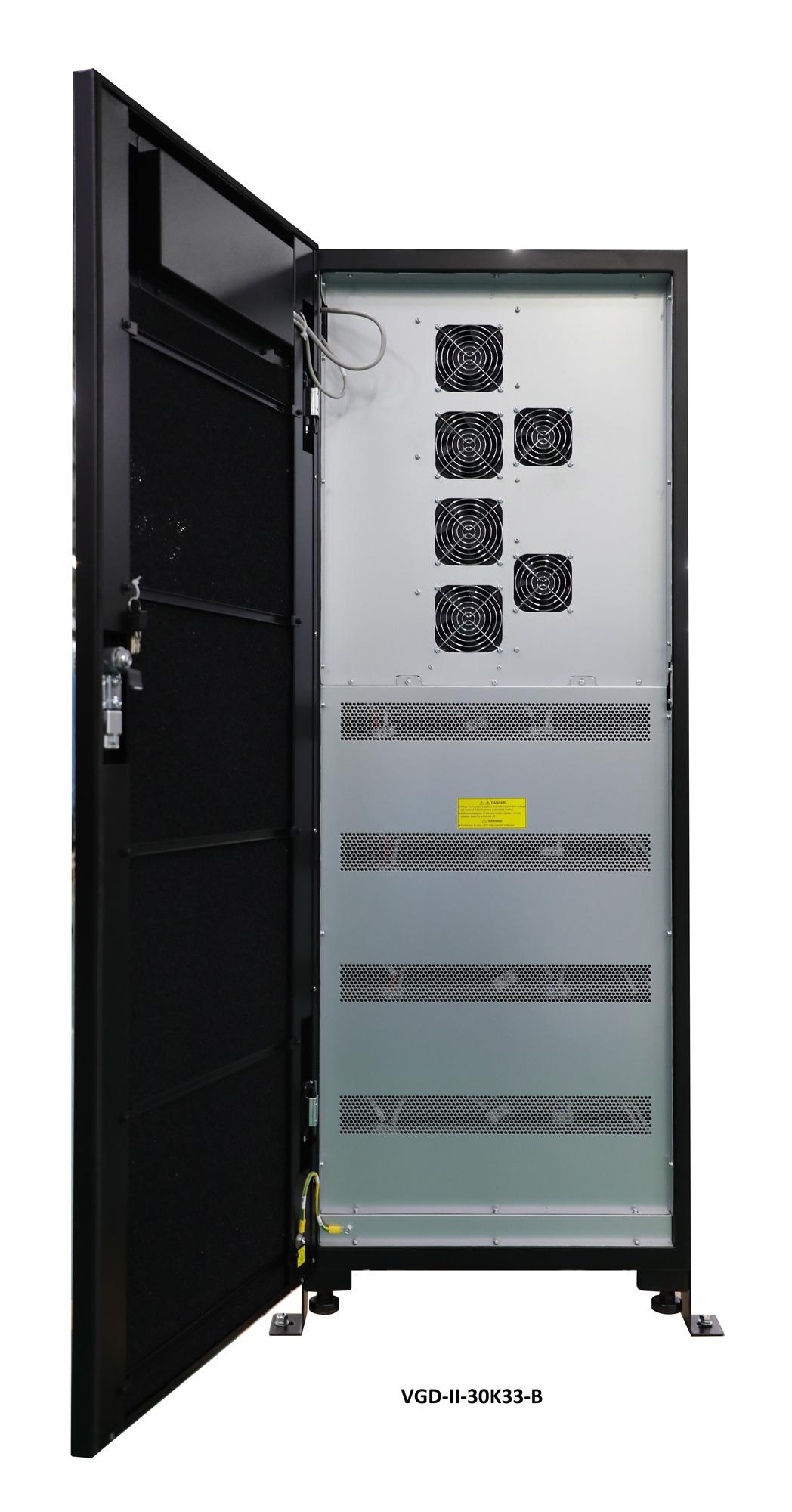

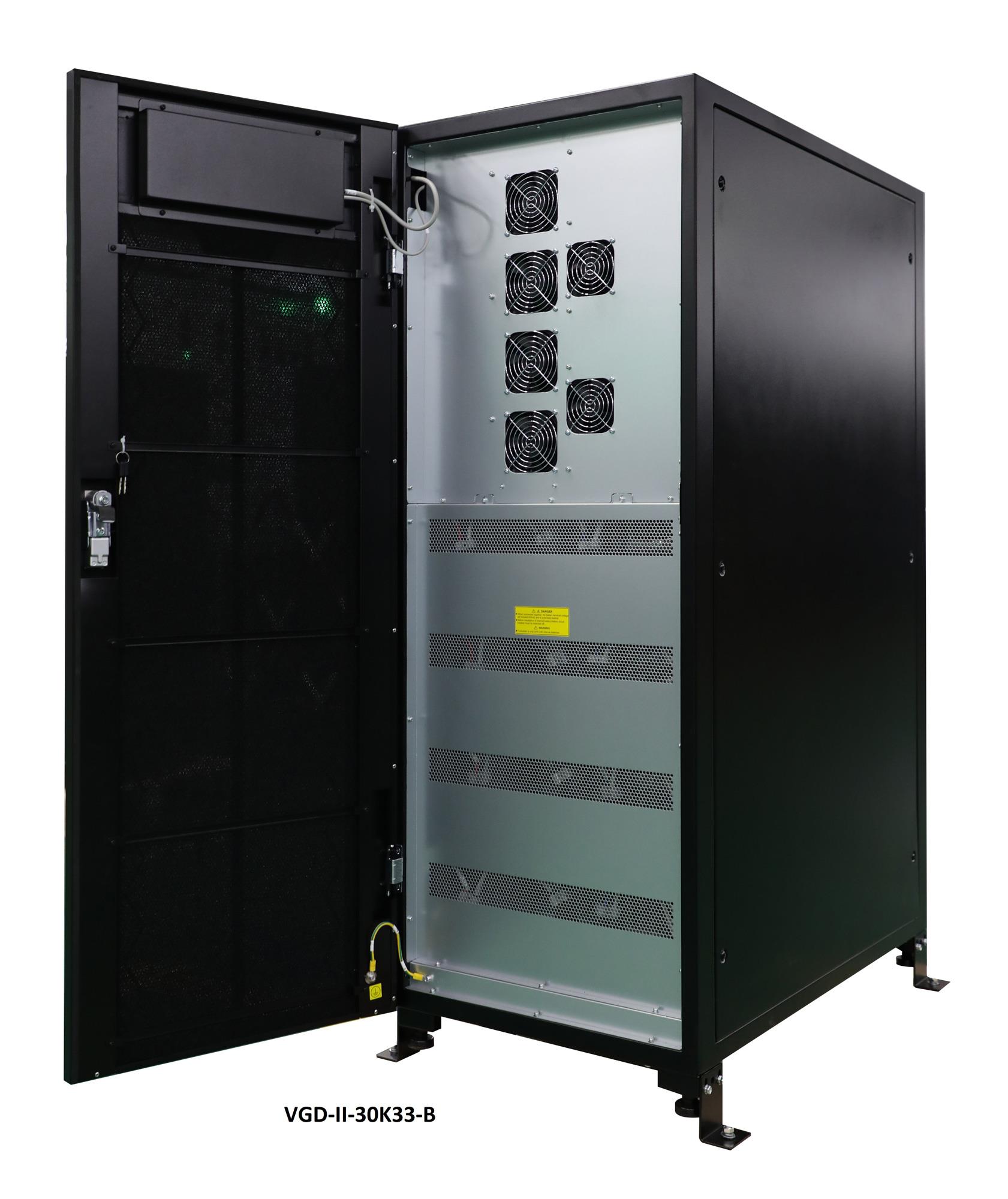

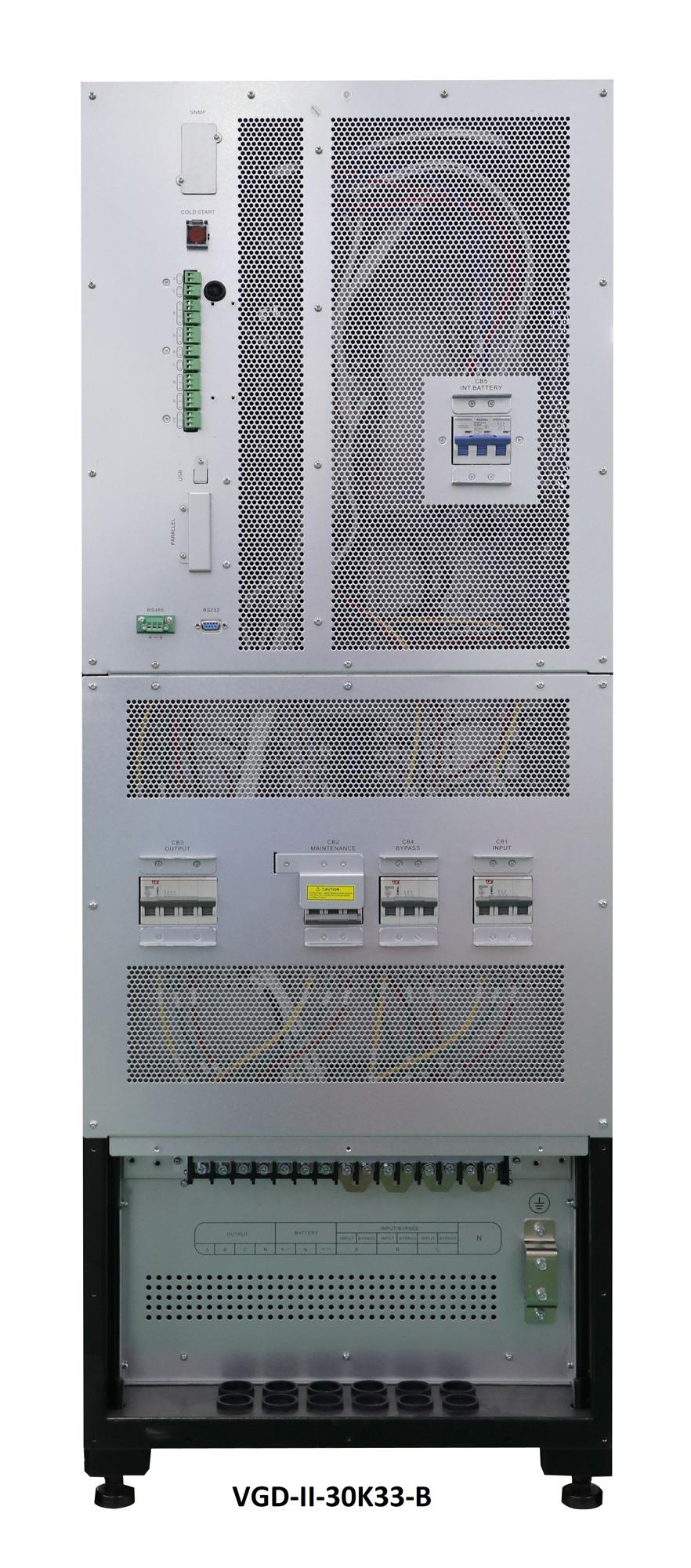

ИБП серии VGD-II-33К мощностью от 10 до 40кВА выпускаются в трех модификациях – стандартной, модификации с индексом B, и с индексом L, где индекс L – отсутствие отсека для внутренних батарей и возможность работы ИБП только с внешними батарейными кабинетами. Вариант L отличается меньшими габаритными размерами, меньшим весом и будет удобен в том случае, если требуется обеспечить достаточно большое время автономной работы и без подключения внешних батарейных кабинетов не обойтись в любом случае. Вариант B имеет встроенные батареи, с возможностью их горячей замены. Батареи установлены в специальных выдвижных лотках, обеспечивающих их лёгкий монтаж/демонтаж. Стандартная модификация содержит внутренние батареи, но их горячую замену она не поддерживает, также эти ИБП отличаются от версии B количеством и размером (для ИБП 20, 30 и 40кВА) устанавливаемых батарей.
СТЕПЕНЬ ЗАЩИТЫ
- Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
- Повышенное напряжение электросети – стабилизация с двойным преобразованием
- Пониженное напряжение электросети – стабилизация с двойным преобразование
- Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты– стабилизация с двойным преобразованием
- Переходные процессы в электросети – стабилизация с двойным преобразованием
СФЕРА ПРИМЕНЕНИЯ
Модели серии VGD-II подойдут для ЦОД, централизованного питания ЛВС большого предприятия, а также для защиты другого вычислительного и телекоммуникационного оборудования, требующего высокого качества трехфазного электроснабжения.
ОСОБЕННОСТИ ИБП
- Возможность параллельной работы до 8-и устройств (максимальная мощность – 240 кВА)
- Высокая эффективность - КПД до 96%
- Единичный коэффициент мощности на все модели
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Стабилизация выходного напряжения не хуже ± 1,5%
- Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
- 5-ти дюймовый сенсорный экран
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпас
- Функция холодного старта
- Возможность подключения внешних батарейных кабинетов
- Наличие модификации без внутренних батарей и возможностью работы только от внешних батарейных кабинетов (модели L)
- Для модели B встроенный фильтр пыли в стандартной комплектации.
Таблица технических характеристик
VGD-II-30K33
| Модель | VGD II 30K33 L | VGD II 30K33 B | VGD II 30K33 | |
| Выходная мощность(кВА/кВт)* | 30 / 30 | 30 / 30 | 30 / 30 | |
| Коэффициент мощности | 1.0 | 1.0 | 1.0 | |
| Входные параметры | Тип входного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) | ||
| Напряжение | 220/380, 230/400, 240/415 | |||
| Диапазон напряжений | Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза) | |||
| Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза) | ||||
| Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения | ||||
| Частота | 50 / 60 Гц | |||
| Диапазон частоты | от 40 Гц до 70 Гц | |||
| Коэффициент мощности по входу под полной нагрузкой | >0.99 | |||
| КНИ входного тока THDi | <3% (Линейная нагрузка) | |||
| Выходные параметры | Тип выходного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) | ||
| Выходное напряжение | 220/380, 230/400, 240/415 | |||
| Топология инвертора | Безтрансформаторная на IGBT-транзисторах | |||
| Частота инвертора | 50 / 60 Гц | |||
| Крест-фактор | 3:1 | |||
| КНИ выходного напряжения THDv | <1% (Линейная нагрузка) | |||
| <6% (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | ||||
| Работа инвертора в режиме перегрузки | 100% до 110%, 60мин | |||
| 110% до 125%, 10мин | ||||
| 125% до 150%, 1мин | ||||
| >150%, 200 мс | ||||
| Аккумуляторная батарея | Тип батарей | VRLA | ||
| Способ заряда | Плавающий заряд | |||
| Номинальное батарейное напряжение | 480VDC | |||
| Возможность установки внутренних батарей | Для моделей с индексом L не предусмотрено | Да | Да | |
| Наличие встроенных АКБ | нет | Можно установить 160 шт. 7-9 Ач или 12Ач в маленьком корпусе | Можно установить 40 шт. 12Ач в стандартном корпусе | |
| Запуск от батарей (Cold Start) | Да | |||
| Температурная компенсация | Да | |||
| Мощность зарядного устройства | до 20% от мощности ИБП | |||
| Байпасный ввод | Напряжение | 220/380, 230/400, 240/415 | ||
| Диапазон напряжений | По умолчанию: -20% до +15% | |||
| Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25% | ||||
| Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40% | ||||
| Частота | 50 / 60 Гц | |||
| Диапазон по частоте | Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц | |||
| Работа в режиме перегрузки | 125% Длительное время | |||
| 125% ~ 130% до 10 мин | ||||
| 130% ~ 150% до 1 мин | ||||
| 150% ~ 400% до 1 с | ||||
| > 400%, 200 мс | ||||
| Общие характеристики | КПД в режиме двойного преобразования | до 96% | ||
| КПД в режиме работы от батарей | >95% | |||
| КПД в режиме высокой эффективности | >99% | |||
| Доступ для обслуживания | Боковой/Задний | |||
| Функция плавного старта | Да | |||
| Возможность работы в параллельном режиме | До 8 устройств | |||
| Интерфейсы и отображение | Дисплей | 5-ти дюймовый сенсорный экран | ||
| Интерфейсы | Стандартно: RS232 / RS485 / Сухие контакты / Слот для SNMP | |||
| Опционально: SNMP-адаптер | ||||
| Окружающая среда | Диапазон рабочих температур (допустимая) | 0 ~ 40 °C | ||
| Температура хранения | -40 ~ 70 °C | |||
| Тепловыделение | 1911,28 | |||
| Относительная влажность | 0 ~ 95% (Без конденсации) | |||
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 58 дБ @ 100%нагрузка / 52 дБ @ 45% нагрузка | |||
| Высота | Без снижения мощности: <1000м | |||
| Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м | ||||
| Степень защиты | IP20 | |||
| Цвет | Черный, RAL 7021 | |||
| Физические параметры | Размеры без упаковки (Ш*Г*В) (мм) | 250*680*770 | 500*940*1400 | 350*738*1335 |
| Вес без упаковки (кг) | 50 | 175 | 88 | |
| Размеры в упаковке (Ш*Г*В) (мм) | 400*880*970 | 683*1014*1640 | 490*880*1530 | |
| Вес в упаковке (кг) | 61 | 186 | 106 | |
Время автономии для модификаций VGD II 30 K33 B и для VGD II 30 K33 стандартной модификации, для разных типов батарей
