Назначение
ИБП серии Vanguard предназначены для защиты вычислительного и телекоммуникационного оборудования требующего повышенного качества электропитания. Это могут быть серверы, рабочие станции, оборудование локальной сети и прочее ответственное компьютерное оборудование. Модельный ряд ИБП серии Vanguard позволяет защищать как отдельно стоящие устройства небольшой мощности, так и вычислительные или телекоммуникационные системы целиком. Интеллектуальная микропроцессорная система управления ИБП обеспечивает не только высокое качество выходного напряжения, но и предоставляет расширенные коммуникационные возможности. Все ИБП серии Vanguard имеют порты RS-232 и USB, кроме того, разъем EPO (аварийное отключение) и слот для SNMP-карты. Для увеличения времени батарейной поддержки возможно подключение внешних аккумуляторных блоков.
Технология
Онлайн - технология двойного преобразования.
При использовании в ИБП технологии онлайн, или двойного преобразования энергия питающей электросети, до того как поступить в нагрузку, дважды преобразуется: сначала напряжение электросети выпрямляется, постоянное напряжение корректируется до необходимого уровня, а затем преобразуется в переменное с параметрами близкими к идеальным. Такой принцип работы позволяет ИБП защитить подключенное оборудование от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т.п. Онлайн модели - единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Режим высокой эффективности - технология энергосбережения, реализованная в онлайн ИБП.
Кроме обычного режима двойного преобразования ИБП в серии Vanguard предусмотрен энергосберегающий режим высокой эффективности. При активации этого режима в зависимости от качества энергоснабжения ИБП автоматически переключается между режимом двойного преобразования и обходным режимом. Если качество напряжения электросети неудовлетворительно, ИБП постоянно находится в режиме двойного преобразования. При хорошем качестве напряжения электросети ИБП автоматически переключается в обходной режим, уменьшая таким образом потери на преобразование. В то же время ИБП регистрирует любые дефекты сетевого напряжения и мгновенно возвращается в режим двойного преобразования. Использование режима высокой эффективности снижает потери энергии при преобразовании и увеличивает срок службы аккумуляторных батарей.
СТЕПЕНЬ ЗАЩИТЫ
- Высоковольтные импульсы небольшой длительности – рассеиваются 450Дж при продолжительности 8/20 мкс (до 2760 Дж в зависимости от модели)
- Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
- Повышенное напряжение электросети – стабилизация с двойным преобразованием
- Пониженное напряжение электросети – стабилизация с двойным преобразованием
- Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
- Электромагнитные и радиочастотные помехи - фильтруются входным и выходным EMI/RFI фильтрами
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты – стабилизация с двойным преобразованием
- Переходные процессы в электросети
СФЕРА ПРИМЕНЕНИЯ
Модели VGS-6000, VGS-10K: компьютеры, рабочие станции, группы компьютеров, сервера, сетевые коммутаторы и другое вычислительное и телекоммуникационное оборудование.
ОСОБЕННОСТИ СЕРИИ
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Многофункциональный ЖК-дисплей с меню на русском и английском языках (выбирается пользователем)
- Возможность сегментации нагрузок и раздельного управления выходными сегментами
- Активная коррекция коэффициента мощности
- 32-разрядный микропроцессор (выше точность измерений, лучше качественные характеристики выходного напряжения, больше параметров настройки)
- Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
- Управление батареями по технологии ABM третьего поколения (Advanced Battery Management III) - сложный алгоритм заряда аккумуляторных батарей с режимами заряда постоянным током и постоянным напряжением
- Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки
- Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
- Функция аварийного отключения EPO (например, для пожарной сигнализации)
Таблица технических характеристик
ИБПVGS-6000 – VGS-10K
| Модель | VGS-6000 | VGS-10K | |
| Технология | Тип ИБП | онлайн | |
| Исполнение | Форм-фактор | напольный | |
| Мощность полная | 6000 ВА | 10000 ВА | |
| Мощность активная | 5400 Вт | 9000 Вт | |
| Входные параметры | |||
| Входное напряжение | 120 – 276В, < при 25% нагрузке 140 – 276В, < при 50% нагрузке 160 – 276В, < при 75% нагрузке 180 – 276В, < при 100% нагрузке | ||
| Частота тока | 50 / 60 Гц ±0.5%, автоопределение | ||
| Фазы | одна фаза с заземлением | ||
| Выходные параметры | Выходное напряжение | 220, 230, 240 В +/- 2% | |
| Форма напряжения | чистая синусоида | ||
| Частота тока | 50 / 60 Гц ±0.5% | ||
| Время переключения | 0 мс | ||
| Стабилизация частоты | +/-0,5% | ||
| Коррекция коэффициента мощности | 0,97 | ||
| Искажение синусоидальности напряжения | <3% при линейной нагрузке | ||
| Защита ИБП и оборудования | Защита от всплесков напряжения | 3245 Дж | |
| Перегрузочная способность | 106~120% в течение 30 секунд, 121~150% на 10 секунд | ||
| Вход ИБП | Автоматический выключатель | ||
| Короткое замыкание | Немедленное отключение нагрузки или срабатывание входного автоматического выключателя | ||
| Защита телефона, факса, модема, локальной сети | Обеспечивает подавление всплесков напряжения для двухпроводного телефонного (RJ11) или сетевого (RJ45) соединения | ||
| Порты и интерфейсы | Сухие контакты* | Посылает сигналы пропадания входного напряжения и предупреждения разряда батарей, принимает сигнал выключения | |
| USB-порт | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений | ||
| RS-232 | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений | ||
| Порт аварийного отключения EPO | Да | ||
| SNMP* | Встроенный слот расширения для SNMP адаптера | ||
| Аккумуляторная батарея | Тип | Свинцово-кислотный, герметизированный, необслуживаемый | |
| Напряжение и емкость батареи | 240В / 12В 7Ач x 20 | 240В / 12В 9Ач x 20 | |
| Типовое время перезарядки | 4 часа (до 90% от полной ёмксоти) | ||
| Время батарейной поддержки (полная/половинная нагрузка) | 6/15 минут | 5/10 минут | |
| Горячая замена батарей | Нет | ||
| Подключение дополнительных батарей | Да | ||
| Холодный старт | Да | ||
| Защита АКБ | Автоматическая диагностика, защита от переразряда и короткого замыкания | ||

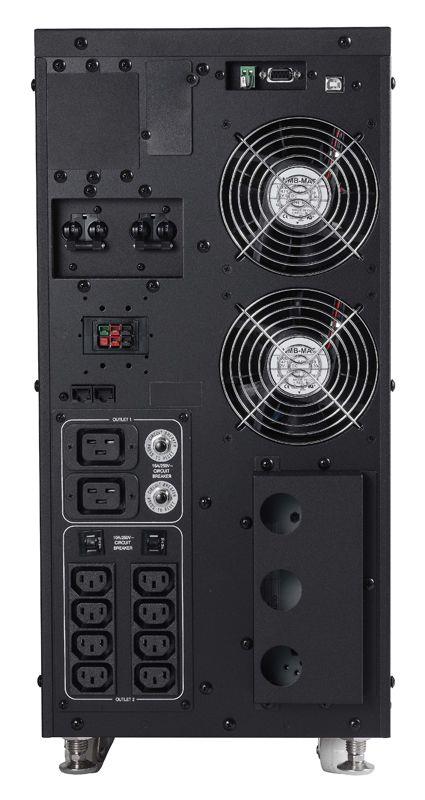

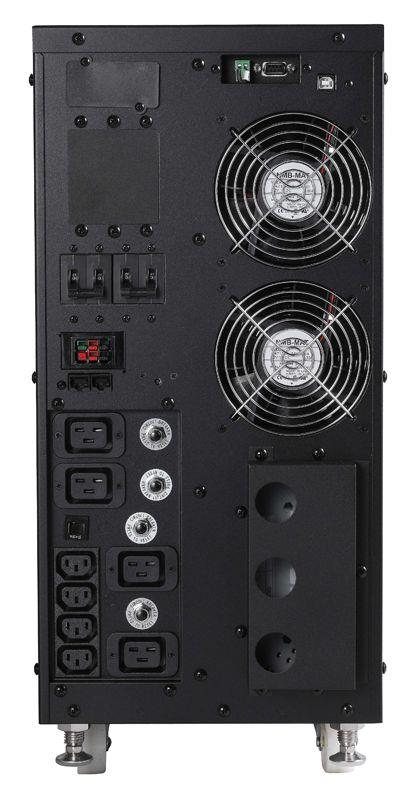

| Физические параметры | Выходные разъемы | Клеммная колодка и розетки IEC320 8*C13+2*C19 | Клеммная колодка и розетки IEC320 4*C13+4*C19 |
| Размеры (Ш*Г*В), мм | 257 x 590 x 570 | 257 x 690 x 585 | |
| Вес нетто, кг | 86,00 | 95,50 | |
| Вес брутто, кг | 106 | 107,5 | |

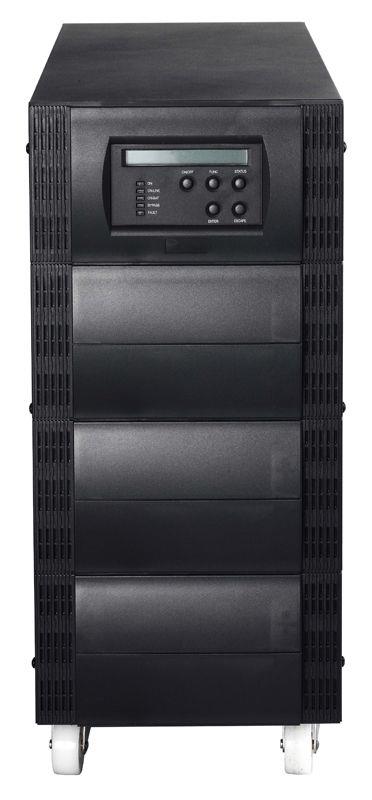

| ЖК-дисплей | Входное / выходное напряжение, частота входного / выходного напряжения; Режимы работы: нормальный, байпас, питание от батарей; уровень зарядабатарей; уровень нагрузки; | ||
| Звуковая сигнализация | Звуковой сигнал в режиме работы от аккумулятора, при низком заряде аккумулятора, перегрузки и неисправности зарядного устройства | ||
| Параметры окружающей среды | Акустический шум | < 60 дБ(на расстоянии 1 метр от поверхности) | |
| Условия работы | Высота 2000 метров, влажность 0~95% без конденсации, температура 0~40? C | ||
| Гарантия | Стандартная гарантия | 2 года | |
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Источник бесперебойного питания
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации.
Опции:
- Внутренний или
- Внутренний (для моделей от SKP-1000A и выше)
- заменяемых батарей ИБП
