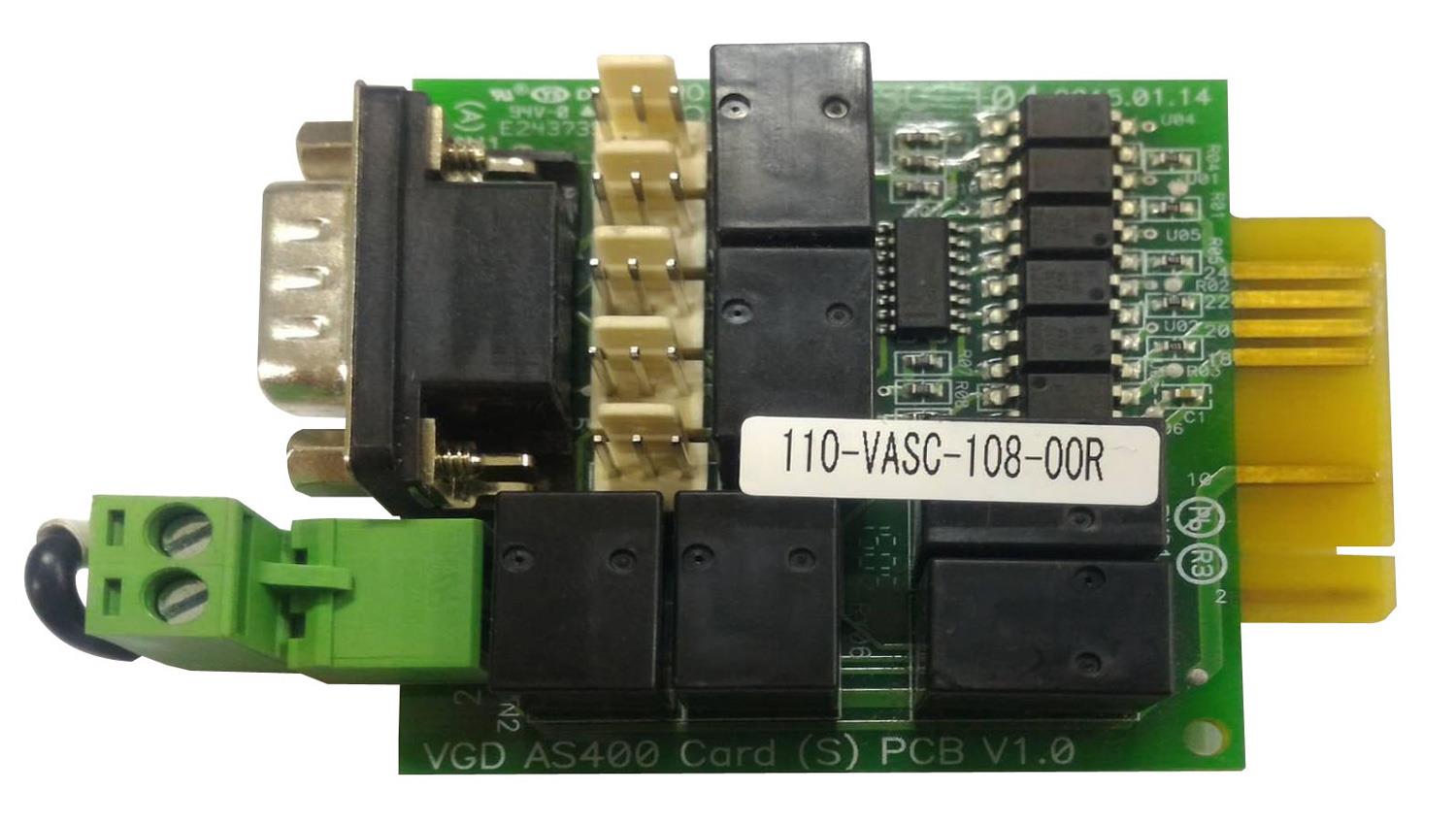

AS400 mini

Хиты: 257 | Рейтинг:

Релейная карта AS400 mini предназначена для преобразования внутренних сигналов ИБП в сигналы интерфейса «Сухие контакты» с гальванической развязкой. Она обеспечивают передачу от ИБП сигналов тревоги, режимов работы, а также имеет вход для дистанционного отключения ИБП. Карта предназначена для установки во внутренний слот ИБП серий MAC, MAS, MRT. Кроме того, на карте реализован дополнительный разъем аварийного отключения EPO. При наличии на задней панели ИБП стандартного разъема EPO оба разъема функционируют параллельно. Максимальное значение напряжение постоянного тока для всех контактов 24 Вольта, ток до 1 Ампер.

Таблица технических характеристик
AS400 mini


Номер контактаОписаниеТип контакта
1Неисправность ИБП. В нормальном состоянии этот контакт разомкнут, в активном - замкнут.выход
2Аварийный сигнал. В нормальном состоянии этот контакт разомкнут, в активном - замкнут. Сигнал может быть вызван одним из перечисленных условий:
  • Output fault (неисправность выхода)
  • Bus fault (неисправность шины)
  • Over temperature (перегрев)
  • Overload (перегрузка)
  • Over Charging (перезаряд)
  • Battery test fail (ошибка теста аккумуляторов)
  • Charger failure (неисправность зарядного устройства)
выход
3Общий для контакта 2
4Удаленное отключениевход
  • a. В режиме работы от аккумуляторов: При подаче на этот вход напряжения от 5 до 12 Вольт на время более 0,5 секунд ИБП полностью отключается.
  • b. В режиме работы от электросети: При подаче на этот вход напряжения от 5 до 12 Вольт на время более 0,5 секунд ИБП отключает выходное напряжение.
5Общий
6Активирован обходной режим (bypass). В нормальном состоянии этот контакт разомкнут, в активном - замкнут.выход
7Низкий заряд аккумуляторов. В нормальном состоянии этот контакт разомкнут, в активном - замкнут.выход
8Не используется
9Авария в электросети. В нормальном состоянии этот контакт разомкнут, в активном - замкнут.выход

* Примечание:

- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
