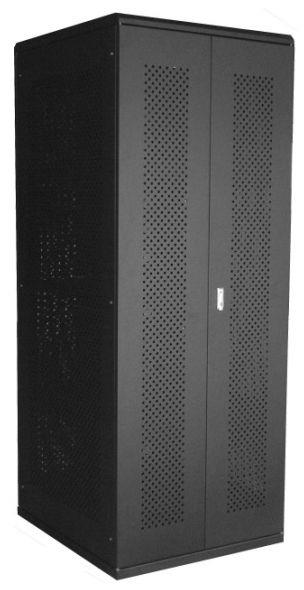

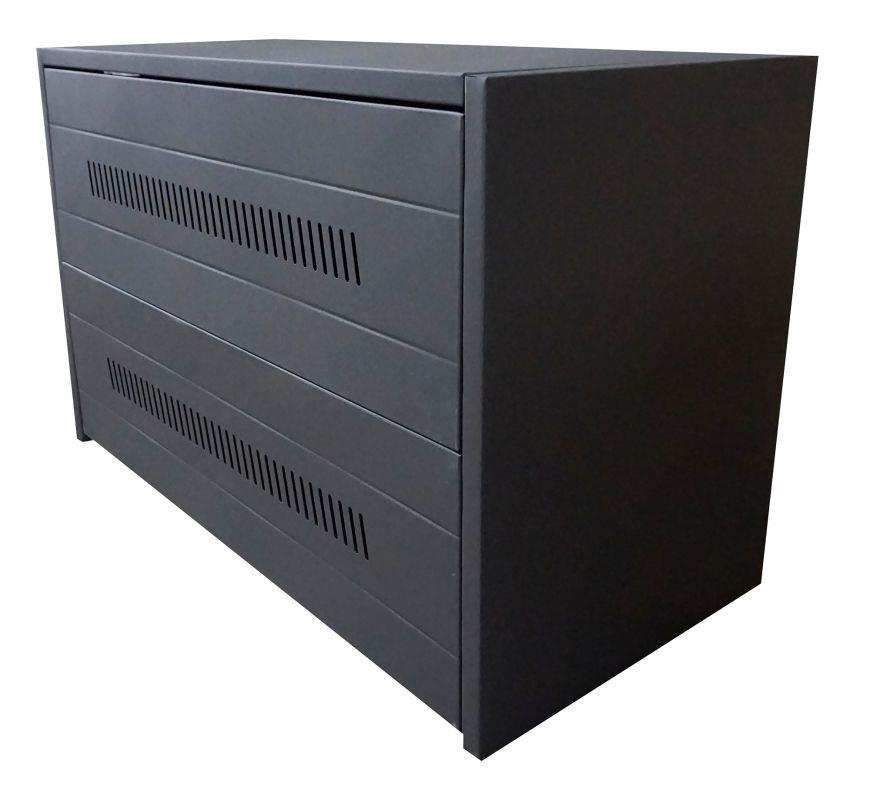

Батарейные блоки для ИБП Powercom VGD-II-33K

Батарейные шкафы BAT VGD-II предназначены для установки промышленных аккумуляторных батарей (АКБ) и могут поставляться в составе комплексного решения для систем бесперебойного питания на базе ИБП VGD-II, мощностью от 40кВА.

Батарейные шкафы поставляются в разобранном виде, и собираются на месте установки. Это позволяет значительно экономить место при транспортировке, что снижает стоимость перевозки.

В комплект поставки батарейного шкафа входят:

полки для АКБ
лицевые панели
крепежные элементы

Таблица технических характеристик
Батарейные блоки для ИБП VGD-II-33K

Выпускаются и поставляются следующие типы батарейных шкафов:

Модель БП	Габаритные размеры (ДхШхВ), мм.	Вес, кг. (без АКБ)	Максимальная вместимость АКБ	Максимальная нагрузка, кВа	Минимальное количество АКБ для подключения к ИБП
BAT VGD-II-C10	950470615	24	17AH/40 шт.	40	40
			24AH/28 шт.
			38AH/20 шт.
			65AH/10 шт.
			100AH/10 шт.
BAT VGD-II-C20	9504701400	45	24AH/40 шт.	90
			38AH/40 шт.
			65AH/20 шт.
			100AH/20 шт.
BAT VGD-II-C40-100	9508801190	107	100AH/ 40 шт.	200
BAT VGD-II-C40-100	9508801190	107	65AH/40 шт.	200
BAT VGD-II-C40-120	9508801500	134	120AH/40 шт.	160
BAT VGD-II-G40-150	110010701480	190	150AH/40 шт.	250
BAT VGD-II-G40-200	190012301260	230	200AH/40 шт.	400
BAT VGD-II-G40-250	210012601180	250	250AH/40 шт.	300

Время работы в режиме батарейной поддержки для некоторых типов шкафов

BAT VGD-II-C10 (с установленными АКБ 12 В 17 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	10	15	20	30	40
1 EBP	17	10	8	5	3
2 EBP	43	25	20	12	8
3 EBP	72	43	33	20	14
4 EBP	105	62	49	29	20

BAT VGD-II-C20 (с установленными АКБ 12 В 24 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	10	15	20	30	40	60	80	90
1 EBP	27	16	13	7	5	3	2	2
2 EBP	67	39	31	18	13	7	5	4
3 EBP	113	67	52	31	22	13	9	7
4 EBP	164	97	76	45	31	18	13	11

BAT VGD-II-C40-100 (с установленными АКБ 12 В 100 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	60	80	90	100	120	150	200
1 EBP	19	13	11	10	8	6	4
2 EBP	48	33	28	25	19	15	10
3 EBP	81	55	48	42	33	25	17
4 EBP	118	81	69	61	48	36	25

BAT VGD-II-C40-120 (с установленными АКБ 12 В 120 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	60	80	90	100	120	150
1 EBP	25	17	15	13	10	8
2 EBP	61	42	36	31	25	18
3 EBP	103	71	61	53	42	31
4 EBP	149	103	88	77	61	46

BAT VGD-II-G40-150 (с установленными АКБ 12 В 150 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	60	80	90	100	120	150	200	250
1 EBP	33	23	19	17	13	10	7	5
2 EBP	81	56	48	42	33	25	17	13
3 EBP	137	95	81	71	56	42	29	22
4 EBP	199	138	118	103	81	61	42	31

BAT VGD-II-G40-200 (с установленными АКБ 12 В 200 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	60	80	90	100	120	150	200	250	300	400
1 EBP	48	33	28	25	19	15	10	8	6	4
2 EBP	118	81	69	61	48	36	25	18	15	10
3 EBP	199	138	118	103	81	61	42	31	25	17
4 EBP	290	200	171	149	118	88	61	45	36	25

BAT VGD-II-G40-250 (с установленными АКБ 12 В 250 Ач)
Кол-во шкафов	Мощность нагрузки, кВа
Кол-во шкафов	60	80	90	100	120	150	200	250	300
1 EBP	64	44	38	33	26	19	13	10	8
2 EBP	157	109	93	81	64	48	33	25	19
3 EBP	267	184	157	137	108	81	56	42	33
4 EBP	387	268	229	200	157	118	81	61	48

* Примечание:

— Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
— Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисныйцентр.
— В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
— Данная информация не является офертой и не может рассматриваться как гарантия производителя.
— Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
