Назначение
ИБП серии Vanguard предназначены для защиты серверов, рабочих станций, коммуникационного оборудования (маршрутизаторов, коммутаторов, телефонных станций и т.п.), приборов автоматики, наблюдения и контроля, медицинской аппаратуры и другой нагрузки, требующей высокого качества электроснабжения. Возможность раздельного управления сегментами нагрузки позволяет осуществлять поэтапное отключение нагрузок при пропадании входного напряжения используя энергию аккумуляторных батарей наиболее эффективно.
Модельный ряд ИБП серии Vanguard позволяет защищать как отдельно стоящие устройства мощностью от 700 ВА (небольшой сервер), так и средние и мощные вычислительные или коммуникационные системы целиком, потребление которых не превышает 3000 ВА. Новый стандарт интеллекта среди ON-LINE ИБП
Технология
On-line - технология двойного преобразования.
При использовании в ИБП технологии on-line или двойного преобразования энергия питающей сети, до того как поступить в нагрузку, дважды преобразуется: сначала напряжение сети выпрямляется, постоянное напряжение корректируется до необходимого уровня, а затем инвертируется. Такой принцип работы позволяет ИБП защитить подключенную нагрузку практически от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения или понижения напряжения, искажения его формы, полного отключения электропитания и т.п. On-line модели - единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Advanced Battery Management - технология интеллектуального управления зарядом аккумуляторных батарей.
Продлевает средний срок службы аккумуляторов вдвое. Постоянное слежение за состоянием батарей позволяет заряжать их только тогда, когда это необходимо с учетом температурной компенсации тока заряда.
Сегментация нагрузки - раздельное управление выходными розетками ИБП (сегментами).
Позволяет разделять нагрузки таким образом, чтобы наиболее ответственная нагрузка как можно дольше оставалась обеспеченной гарантированным электропитанием. Вместе с тем, сегментация нагрузки позволяет соблюдать безопасную для ваших данных последовательность выключения сетевых устройств и серверов.
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

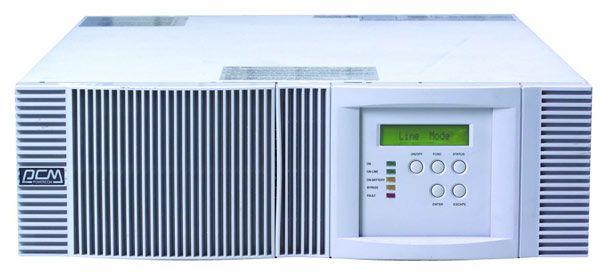

ИБПVGD-1000 RM 2U SE09
| Модель с ЖК дисплеем для установки в 19"стойку | VGD-1000 RM 2U SE09 | |
| Тип ИБП | Топология | On-Line |
| Мощность при P.F. = 0.7 | в VA (Вольт-Амперах) | 1000 ВА |
| в W (Ваттах) | 800 Вт (p.f. 0.8) | |
| Входные параметры | Номинальное напряжение, В | 208 В, 220 В, 230 В, 240 В |
| Нижний уровень входныхнапряжений, В | 120:139 В при нагрузке 0...40%; 140:159 В при нагрузке 0...70%; 160:276 В при нагрузке 0...100% | |
| Диапазон входныхнапряжений приноминальной нагрузке, В | 160:276 В | |
| Номинальная частота, Гц | 50 Гц или 60 Гц (автоопределение) | |
| Диапазон частот, Гц | 45 - 65 Гц | |
| Фазы | Одна фаза с заземлением | |
| Напряжение перехода на байпас, В | 184 В - 265 В (выбирается пользователем) | |
| Выходные параметры | Частота (на батареях) | 50 Гц / 60 Гц +/-0.5% |
| Напряжение (на батареях) | 208 В/ 220 В/ 230 В/ 240 В (выбирается пользователем) | |
| Стабилизация выходногонапряжения | +/- 2% | |
| Время переключениявыходного напряжения | 0 мс (работа от сети - работа от батарей - работа от сети) | |
| Искажениесинусоидальностинапряжения | < 3% при линейной нагрузке, <5% при нелинейной нагрузке | |
| Крест фактор | 3:1 | |
| Система защиты | Защита от перенапряжения | 230 В (IEEEC61000-4-5 level 3) |
| Перегрузочная способность | 125% в течение 1 минуты, 150% в течение 10 секунд (во всех режимах) | |
| Защита от короткогозамыкания | ИБП мгновенно отключает выходное напряжение, срабатывает входной защитный автомат или плавкий предохранитель | |
| Батареи | Тип батарей | Герметичные, свинцово-кислотные необслуживаемые |
| Напряжение (тип / кол-во)внутренних батарей, В | 36 В | |
| "Холодный" старт | есть | |
| Время батарейнойподдержки полная/половинная нагрузка | 7/22 минут | |
| Защита батарей | Защита от переразряда батарей, автоматическое отключение батарей при низком напряжении | |
| Время перезарядки | Не более 3 часов при заряде до уровня 90% после полного разряда | |
| КПД (AC-AC) | Обычный режим | > 86% |
| Режим ВысокойЭффективности | > 95% | |
| Уровень шума | На расстоянии 1 м от поверхности ИБП | < 40 dBA |
| ЖКИ дисплей | Отображение | входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питаниеот батарей; измерения; процент заряда батарей; процент загрузки; |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в четыре секунды); Предупреждение о низком уровне заряда батарейежесекундный сигнал |
| Сбой в работе ИБП | Непрерывный звуковой сигнал и отображение на ЖКИ | |
| Интерфейсы | "Сухие контакты" | Выходы с открытым коллектором: посылает сигналы пропадания входного напряжения и предупреждения разрядабатарей, принимает сигнал выключения |
| RS232 / USB | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений | |
| Опции | Встроенный слот расширения для SNMP адаптера / AS-400 карты | |
| Физические параметры | Входной сетевой разъем | IEC320-C13 |
| Выходные разъемы (Общее количество выходныхрозеток) | F-type EURO c заземлением (2 раздельно управляемые розетки) | |
| Габариты без ISOTR (с ISOTR), ШхГхВ, мм | 428х425х84 | |
| Вес Нетто без ISOTR (с ISOTR), кг | 18,7 | |
| Вес Брутто без ISOTR (с ISOTR), кг | 21,6 | |
| Окружающая среда | Условия работы | Высота над уровнем моря не более 3500 м, Относительная влажность 0*95% без конденсата, допустимая температура0-40 ºC (20 ºC рекомендуемая) |
| Условия хранения | Допустимая температура хранения -15 ºC/ +40 ºC, максимальная высота 15000 метров над уровнем моря | |
| Соответствие | Безопасность | Стандарт UL 1778, CE |
| EMC (EMS / EMI) | IEC 61000-4, FCC Part 15, CISPR 22 | |
| Гарантийный срок | 24 месяца с начала эксплуатации (на аккумуляторы действует ограниченная гарантия не более 30 месяцев со дня производства) | |
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Источник бесперебойного питания
- Входной шнур питания IEC320
- Выходной шнур питания для подключения нагрузки IEC320
- Соединительный телефонный кабель RJ-11
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации
- Внешний SNMP-адаптер
- Внутренний SNMP-адаптер
- Внешние батарейные блоки
- заменяемых батарей ИБП
