Назначение
ИБП серии Vanguard предназначены для защиты компьютеров, рабочих станций, серверов, групп компьютеров, сетевых коммутаторов и другого вычислительного и телекоммуникационного оборудования, требующего высокогокачества электроснабжения. Возможность раздельного управления сегментами нагрузки позволяет осуществлять поэтапное отключение оборудования при пропадании входного напряжения, используя энергию аккумуляторных батарей наиболее эффективно.Модельный ряд ИБП серии Vanguard позволяет защищать как отдельно стоящие устройства мощностью от 700 ВА (небольшой сервер), так и средние и мощные вычислительные или телекоммуникационные системыцеликом.
Технология
Онлайн — технология двойного преобразования. При использовании в ИБП технологии онлайн, или двойного преобразования энергия питающей электросети, до того как поступить в нагрузку, дваждыпреобразуется: сначала напряжение электросети выпрямляется, постоянное напряжение корректируется до необходимого уровня, а затем преобразуется в переменное с параметрами близкими к идеальным. Такой принципработы позволяет ИБП защитить подключенное оборудование от всех существующих неполадок в электросети: высоковольтных выбросов, всплесков напряжения, электромагнитных и радиочастотных помех, кратковременного повышения илипонижения напряжения, искажения его формы, полного отключения электропитания и т.п. Онлайн модели — единственные из всех типов ИБП, не имеющие времени переключения на батареи.
Режим высокой эффективности — технология энергосбережения, реализованная в онлайн ИБП.
Кроме обычного режима двойного преобразования ИБП в серии Vanguard предусмотрен энергосберегающий режим высокой эффективности. При активации этого режима в зависимости от качества энергоснабжения ИБПавтоматически переключается между режимом двойного преобразования и обходным режимом. Если качество напряжения электросети неудовлетворительно, ИБП постоянно находится в режиме двойного преобразования. При хорошем качественапряжения электросети ИБП автоматически переключается в обходной режим, уменьшая таким образом потери на преобразование. В то же время ИБП регистрирует любые дефекты сетевого напряжения и мгновенно возвращаетсяв режим двойного преобразования. Использование режима высокой эффективности снижает потери энергии при преобразовании и увеличивает срок службы аккумуляторных батарей.
Сегментация нагрузки — раздельное управление выходными розетками ИБП (сегментами). Позволяет разделять нагрузки таким образом, чтобы наиболее ответственное оборудование как можно дольше оставалосьобеспеченным гарантированным электропитанием. Вместе с тем, сегментация нагрузки позволяет соблюдать безопасную для ваших данных последовательность выключения сетевых устройств и серверов.
Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу, срок гарантийного обслуживания составляет 2 года с момента поставки (дополнительная гарантия по запросу в представительство), все оборудование сертифицировано.
Таблица технических характеристик

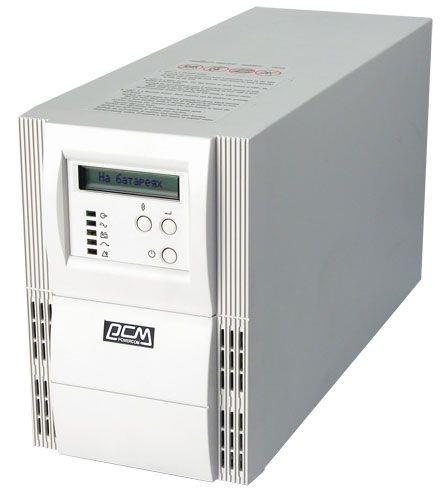

ИБПVGD-3000 SE01
| Модель "Башня" с ЖК дисплеем | VGD-3000 SE01 | |
| Тип ИБП | Топология | On-line |
| Мощность при P.F. = 0.7 | в VA (Вольт-Амперах) | 3000 ВА |
| в W (Ваттах) | 2100 Вт | |
| Входные параметры | Номинальное напряжение, В | 208 В, 220 В, 230 В, 240 В |
| Порог перехода на батарею, В | Нижний – 168 В ± 4%, Верхний - 288 В ± 4% | |
| Диапазон входных напряжений, В | 0~300 В | |
| Номинальная частота, Гц | 50 Гц или 60 Гц ±0,1 (автоопределение) | |
| Фазы | Одна фаза с заземлением | |
| Напряжение перехода на байпас, В | 184 В - 265 В (выбирается пользователем) | |
| Выходные параметры | Частота (на батареях) | 50 Гц / 60 Гц ±0,1 |
| Напряжение (на батареях) | 208 В/ 220 В/ 230 В/ 240 В (выбирается пользователем) | |
| Стабилизация выходного напряжения | ± 2% | |
| Время переключения выходного напряжения | 0 мс (работа от сети - работа от батарей - работа от сети) | |
| Искажение синусоидальности напряжения | <3% при линейной нагрузке, <5% при нелинейной нагрузке | |
| Крест фактор | 3:1 | |
| Система защиты | Защита от перенапряжения | 230 В (IEEEC61000-4-5 level 3) |
| Перегрузочная способность | 125% в течение 1 минуты, 150% в течение 10 секунд (во всех режимах) | |
| Защита от короткого замыкания | ИБП мгновенно отключает выходное напряжение, срабатывает входной защитный автомат или плавкий предохранитель | |
| Батареи | Тип батарей | Герметичные, свинцово-кислотные необслуживаемые |
| Напряжение (тип / кол-во) внутренних батарей, В | 72 В (12В 9Ач / х6) | |
| "Холодный" старт | есть | |
| Время батарейной поддержки полная/ половинная нагрузка | 6/20 минут | |
| Защита батарей | Защита от переразряда батарей, автоматическое отключение батарей при низком напряжении | |
| Время перезарядки | Не более 3 часов при заряде до уровня 90% от полной емкости | |
| КПД (AC-AC) | Обычный режим | >86% |
| Режим высокой эффективности | >95% | |
| Уровень шума | На расстоянии 1 м от поверхности ИБП | <45 Дб |

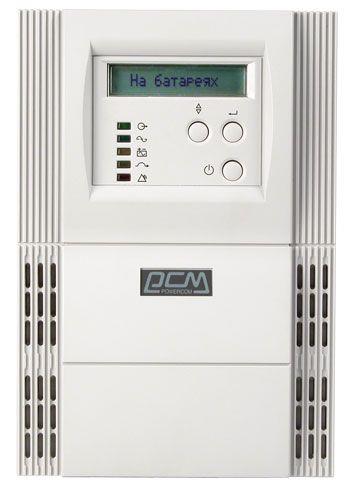

| ЖК дисплей | Отображение | входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питание от батарей; измерения; процент заряда батарей; процент загрузки |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в четыре секунды); Предупреждение о низком уровне заряда батарей ежесекундный сигнал |
| Ошибка ИБП | Непрерывный звуковой сигнал и отображение на ЖКИ | |
| Интерфейсы | "Сухие контакты" | Выходы с открытым коллектором: посылает сигналы пропадания входного напряжения и предупреждения разряда батарей, принимает сигнал выключения |
| RS232 / USB | Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений | |
| Опции | Встроенный слот расширения для SNMP адаптера / AS-400 карты | |

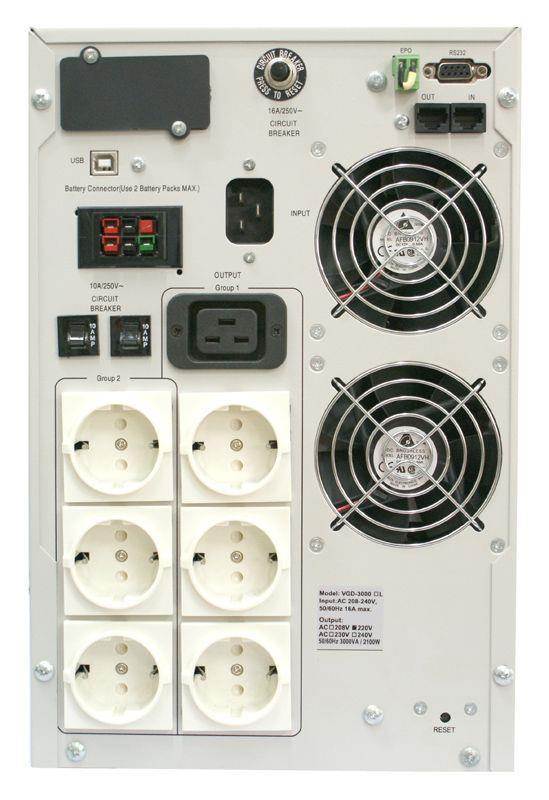

| Физические параметры | Входной сетевой разъем | IEC-320 C20 |
| Выходные разъемы (Общее количество выходных розеток) | F-type EURO с заземлением / 2 раздельно управляемых сегмента (6 евророзеток и одна IEC320 C19) | |
| Габариты, ШхГхВ, мм | 225x420x360 | |
| Вес Нетто, кг | 35,6 | |
| Вес Брутто, кг | 38 | |
| Окружающая среда | Условия работы "Башня" | Высота над уровнем моря не более 3500 м, Относительная влажность 0-95% без конденсата, допустимая температура 0-40 ºC (20 ºC рекомендуемая) |
| Условия хранения | Допустимая температура хранения -15 ºC/ +40 ºC, максимальная высота 15000 метров над уровнем моря | |
| Соответствие | Безопасность | Стандарт UL 1778, CE |
| EMC (EMS / EMI) | IEC 61000-4, FCC Part 15, CISPR 22 | |
| Гарантийный срок | 24 месяца с начала эксплуатации (на аккумуляторы действует ограниченная гарантия не более 30 месяцев со дня производства) | |
* Примечание:
- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Входной шнур питания IEC320 (кроме моделей с клеммным терминалом)
- Выходной шнур питания для подключения нагрузки IEC320 (кроме моделей с клеммным терминалом)
- Соединительный телефонный кабель RJ-11
- Коммуникационный кабель RS-232/DB9
- CD-ROM диск с программным обеспечением
- Инструкция по эксплуатации
- Внутренний
- Внешние батарейные блоки
- заменяемых батарей ИБП
