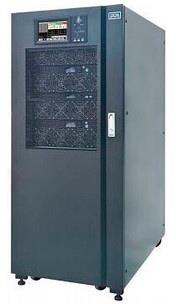

Источник бесперебойного питания VGD-II-120K33 (ID 1580721)

Хиты: 202 | Рейтинг:

Инверторные ИБП серии VGD-II-33 120кВА представляют собой современную систему бесперебойного питания модульного типа. Полное управление на основе высокопроизводительного цифрового сигнального процессора обеспечивает высокую стабильность электропитания и надежность работы. Возможно параллельное подключение и наращивание мощности до 1500 кВА.

Модульная архитектура ИБП позволяет масштабировать решения для различных нагрузок, а также при необходимости выполнять подключение по схеме N+1. Реализована горячая замена силовых модулей.

Интеллектуальная система охлаждения снижает энергопотребление и шумность, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте.

Поддерживается подключение батарейных шкафов различной конфигурации по емкости АКБ, что позволяет максимально оптимизировать время автономии и финансовые вложения. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.

В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.

СТЕПЕНЬ ЗАЩИТЫ

  • Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
  • Повышенное / пониженное напряжение электросети – стабилизация с двойным преобразованием
  • Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
  • Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
  • Отклонение частоты – стабилизация с двойным преобразованием
  • Переходные процессы в электросети

СФЕРА ПРИМЕНЕНИЯ

Модели серии VGD-II подойдут для ЦОД, централизованного питания ЛВС большого предприятия, а также для защиты другого вычислительного и телекоммуникационного оборудования, требующего высокого качества трехфазного электроснабжения.

ОСОБЕННОСТИ СЕРИИ

  • Возможность параллельной подключения устройств
  • Высокая эффективность - КПД до 96%
  • Единичный коэффициент мощности на все модели
  • Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
  • Синусоидальная форма выходного напряжения с минимальными искажениями
  • Стабилизация выходного напряжения ± 1,5%
  • Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
  • Информативный ЖК-дисплей, дружественный интерфейс
  • Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
  • Высокочастотный инвертор на IGBT-транзисторах
  • Встроенный ручной и автоматический байпас
  • Функция холодного старта
  • Возможность подключения внешних батарейных кабинетов
  • Модульная конструкция подсистемы, удобная для эксплуатации, масштабирования и резервирования
  • Защита от обратного тока

Таблица технических характеристик
VGD-II-120K33 (ID 1580721)


МодельVGD II 120K33
Выходная мощность(кВА/кВт)120 / 120
Коэффициент мощности1.0
Входные параметрыТип входного соединения3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение220/380, 230/400, 240/415
Диапазон напряженийПолная нагрузка: 304 до 478 Вольт (Фаза-Фаза)
Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза)
(Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения)
Частота50 / 60 Гц
Диапазон частотыот 40 Гц до 70 Гц
Коэффициент мощности по входу под полной нагрузкой>0.99
КНИ входного тока THDi<3% (Линейная нагрузка)
Выходные параметрыТип выходного соединения3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Выходное напряжение220/380, 230/400, 240/415
Топология инвертораБезтрансформаторная на IGBT-транзисторах
Частота инвертора50 / 60 Гц
Крест-фактор3:1
КНИ выходного напряжения THDv<1,5% Линейная нагрузка
<6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3
Работа инвертора в режиме перегрузки100% до 110%, 60мин
110% до 125%, 10мин
125% до 150%, 1мин
>150%, 200 мс
Аккумуляторная батареяТип батарейVRLA
Способ зарядаПлавающий заряд
Номинальное батарейное напряжение480VDC (± 240 В)
Возможность установки внутренних батарейНет
Запуск от батарей (Cold Start)Да
Температурная компенсацияДа
Мощность зарядного устройствадо 20% от мощности ИБП
Байпасный вводНапряжение220/380, 230/400, 240/415
Диапазон напряженийПо умолчанию: -20% до +15%
Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25%
Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
Частота50 / 60 Гц
Диапазон по частотеНастраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
Работа в режиме перегрузки125% Длительное время
125% ~ 130% до 10 мин
130% ~ 150% до 1 мин
> 150%, 300 мс
Общие характеристикиКПД в режиме двойного преобразованиядо 96%
КПД в режиме работы от батарейдо 96%
КПД в режиме высокой эффективности>99%
Доступ для обслуживанияФронтальный
Функция плавного стартаДа
Возможность работы в параллельном режимеДо 7 устройств
Защита от обратного токаДа
Интерфейсы и отображениеДисплейСтандартно: Сенсорный экран
ИнтерфейсыСтандартно: RS232 / RS485 / USB / Сухие контакты / Слот для SNMP
Опционально: SNMP-адаптер
Окружающая средаДиапазон рабочих температур (допустимая)0 ~ 40 °C
Температура хранения-40 ~ 70 °C
Тепловыделение17469
Относительная влажность0 ~ 95% (Без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства65 дБ @ 100% нагрузка / 62 дБ @ 45% нагрузка
ВысотаБез снижения мощности: <1000м
Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
Степень защитыIP20
ЦветЧерный, RAL 7021
Физические параметрыРазмеры
(Ш*Г*В) (мм)
600*980*1400
Вес (кг)
(Без батарей)
266
Физические параметры в траспортной упаковкеРазмеры в упаковке
(Ш*Г*В) (мм)
755*1130*1620
Вес в упаковке (кг)313

* Примечание:

- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение трехфазного оборудования должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.

  1. ИБП
  2. Инструкция по эксплуатации
  3. Гарантийный талон
