Инверторные ИБП серии VGD-II-33 120кВА представляют собой современную систему бесперебойного питания модульного типа. Полное управление на основе высокопроизводительного цифрового сигнального процессора обеспечивает высокую стабильность электропитания и надежность работы. Возможно параллельное подключение и наращивание мощности до 1500 кВА.
Модульная архитектура ИБП позволяет масштабировать решения для различных нагрузок, а также при необходимости выполнять подключение по схеме N+1. Реализована горячая замена силовых модулей.
Интеллектуальная система охлаждения снижает энергопотребление и шумность, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте.
Поддерживается подключение батарейных шкафов различной конфигурации по емкости АКБ, что позволяет максимально оптимизировать время автономии и финансовые вложения. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.
В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.
В комплект трехфазного решения VGD-II-120K33 входит:
| 1102568 | Battery compesation kit |
| 1130181 | 1-port Internal NetAgent for Macan (DA807) USB |
СТЕПЕНЬ ЗАЩИТЫ
- Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
- Повышенное / пониженное напряжение электросети – стабилизация с двойным преобразованием
- Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты – стабилизация с двойным преобразованием
- Переходные процессы в электросети
СФЕРА ПРИМЕНЕНИЯ
Модели серии VGD-II подойдут для ЦОД, централизованного питания ЛВС большого предприятия, а также для защиты другого вычислительного и телекоммуникационного оборудования, требующего высокого качества трехфазного электроснабжения.
ОСОБЕННОСТИ СЕРИИ
- Возможность параллельной подключения устройств
- Высокая эффективность - КПД до 96%
- Единичный коэффициент мощности на все модели
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Стабилизация выходного напряжения ± 1,5%
- Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
- Информативный ЖК-дисплей, дружественный интерфейс
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпас
- Функция холодного старта
- Возможность подключения внешних батарейных кабинетов
- Модульная конструкция подсистемы, удобная для эксплуатации, масштабирования и резервирования
Таблица технических характеристик

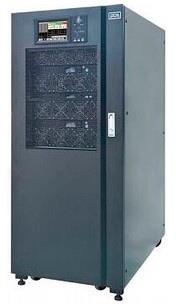

VGD-II-120K33 (ID 1778782)
| Модель | VGD II 120K33 | |
| Выходная мощность(кВА/кВт) | 120 / 120 | |
| Коэффициент мощности | 1.0 | |
| Входные параметры | Тип входного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) |
| Напряжение | 220/380, 230/400, 240/415 | |
| Диапазон напряжений | Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза) | |
| Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза) | ||
| (Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения) | ||
| Частота | 50 / 60 Гц | |
| Диапазон частоты | от 40 Гц до 70 Гц | |
| Коэффициент мощности по входу под полной нагрузкой | >0.99 | |
| КНИ входного тока THDi | <3% (Линейная нагрузка) | |
| Выходные параметры | Тип выходного соединения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) |
| Выходное напряжение | 220/380, 230/400, 240/415 | |
| Топология инвертора | Безтрансформаторная на IGBT-транзисторах | |
| Частота инвертора | 50 / 60 Гц | |
| Крест-фактор | 3:1 | |
| КНИ выходного напряжения THDv | <1,5% Линейная нагрузка | |
| <6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | ||
| Работа инвертора в режиме перегрузки | 100% до 110%, 60мин | |
| 110% до 125%, 10мин | ||
| 125% до 150%, 1мин | ||
| >150%, 200 мс | ||
| Аккумуляторная батарея | Тип батарей | VRLA |
| Способ заряда | Плавающий заряд | |
| Номинальное батарейное напряжение | 480VDC (± 240 В) | |
| Возможность установки внутренних батарей | Нет | |
| Запуск от батарей (Cold Start) | Да | |
| Температурная компенсация | Да | |
| Мощность зарядного устройства | до 20% от мощности ИБП | |
| Байпасный ввод | Напряжение | 220/380, 230/400, 240/415 |
| Диапазон напряжений | По умолчанию: -20% до +15% | |
| Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25% | ||
| Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40% | ||
| Частота | 50 / 60 Гц | |
| Диапазон по частоте | Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц | |
| Работа в режиме перегрузки | 125% Длительное время | |
| 125% ~ 130% до 10 мин | ||
| 130% ~ 150% до 1 мин | ||
| > 150%, 300 мс | ||
| Общие характеристики | КПД в режиме двойного преобразования | до 96% |
| КПД в режиме работы от батарей | до 96% | |
| КПД в режиме высокой эффективности | >99% | |
| Доступ для обслуживания | Фронтальный | |
| Функция плавного старта | Да | |
| Возможность работы в параллельном ежиме | До 7 устройств | |
| Интерфейсы и отображение | Дисплей | Стандартно: Сенсорный экран |
| Интерфейсы | Стандартно: RS232 / RS485 / USB / Сухие контакты / Слот для SNMP | |
| Опционально: SNMP-адаптер | ||
| Окружающая среда | Диапазон рабочих температур (допустимая) | 0 ~ 40 °C |
| Температура хранения | -40 ~ 70 °C | |
| Тепловыделение | 17469 | |
| Относительная влажность | 0 ~ 95% (Без конденсации) | |
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 65 дБ @ 100% нагрузка / 62 дБ @ 45% нагрузка | |
| Высота | Без снижения мощности: <1000м | |
| Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м | ||
| Степень защиты | IP20 | |
| Цвет | Черный, RAL 7021 | |
| Физические параметры | Размеры (Ш*Г*В) (мм) | 600*980*1400 |
| Вес (кг) (Без батарей) | 266 | |
| Физические параметры в траспортной упаковке | Размеры в упаковке (Ш*Г*В) (мм) | 755*1130*1620 |
| Вес в упаковке (кг) | 313 | |
- ИБП
- Battery compesation kit (ID 1102568)
- 1-port Internal NetAgent for Macan (DA807) USB (ID 1130181)
- Инструкция по эксплуатации
- Гарантийный талон
