Стабилизатора напряжения (AVR).
Automatic Voltage Regulator (AVR) – англ.
Автоматический стабилизатор напряжения – электронное устройство на основе автотрансформатора с переключаемыми обмотками.Предназначено для регулировки входного напряжения в сторону повышения (режим boost) или понижения (режим buck).Он осуществляет ступенчатую корректировку входного напряжения в сторону его повышения (при пониженном входном напряжении) или понижения (при повышенном входном напряжении).
Стабилизатор напряжения предназначен для обеспечения качественным и стабильным электропитанием разных потребителей, защиты устройств-потребителей от недопустимых отклонений питающего напряжения, высокочастотных и импульсных помех.

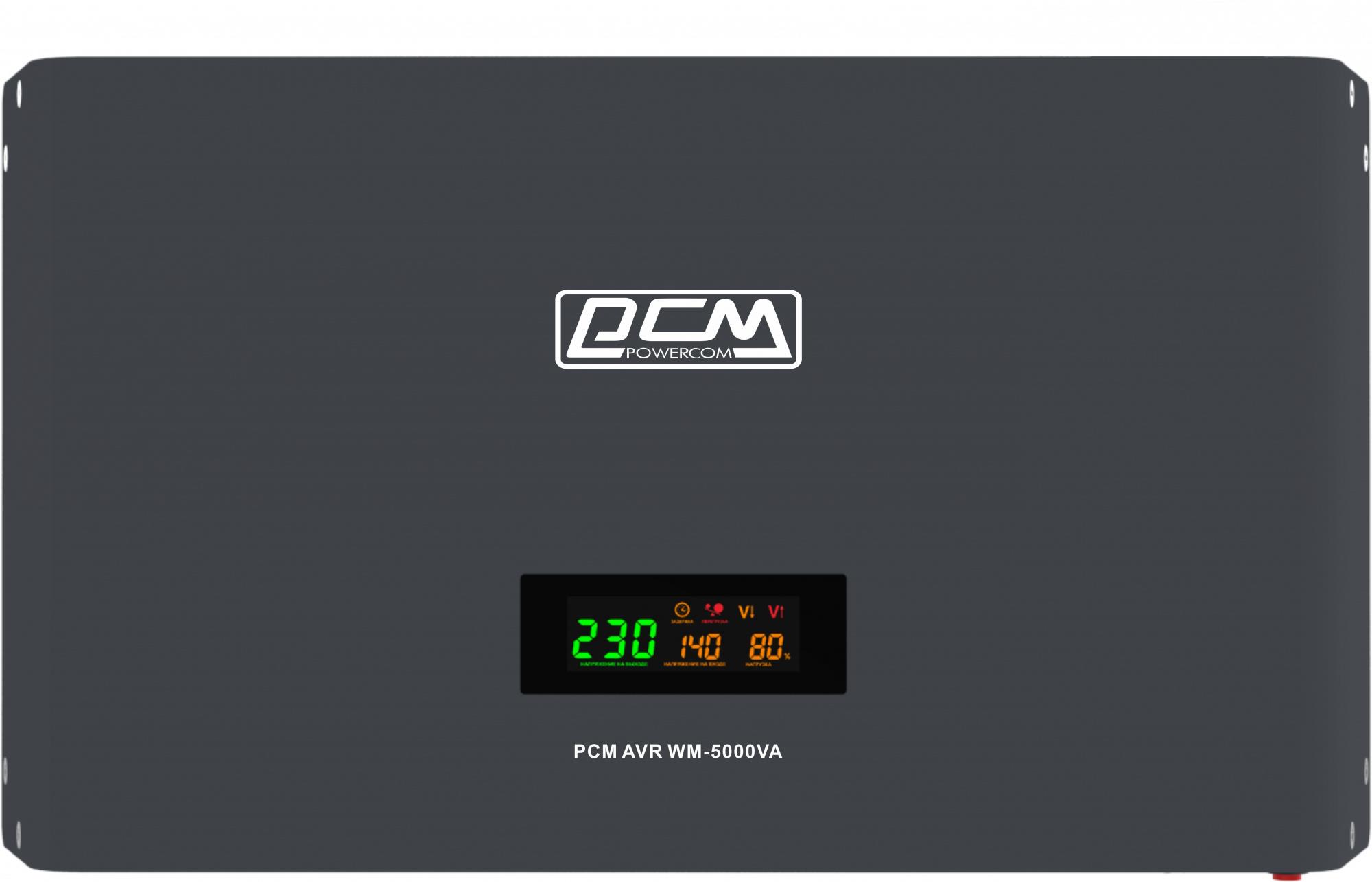

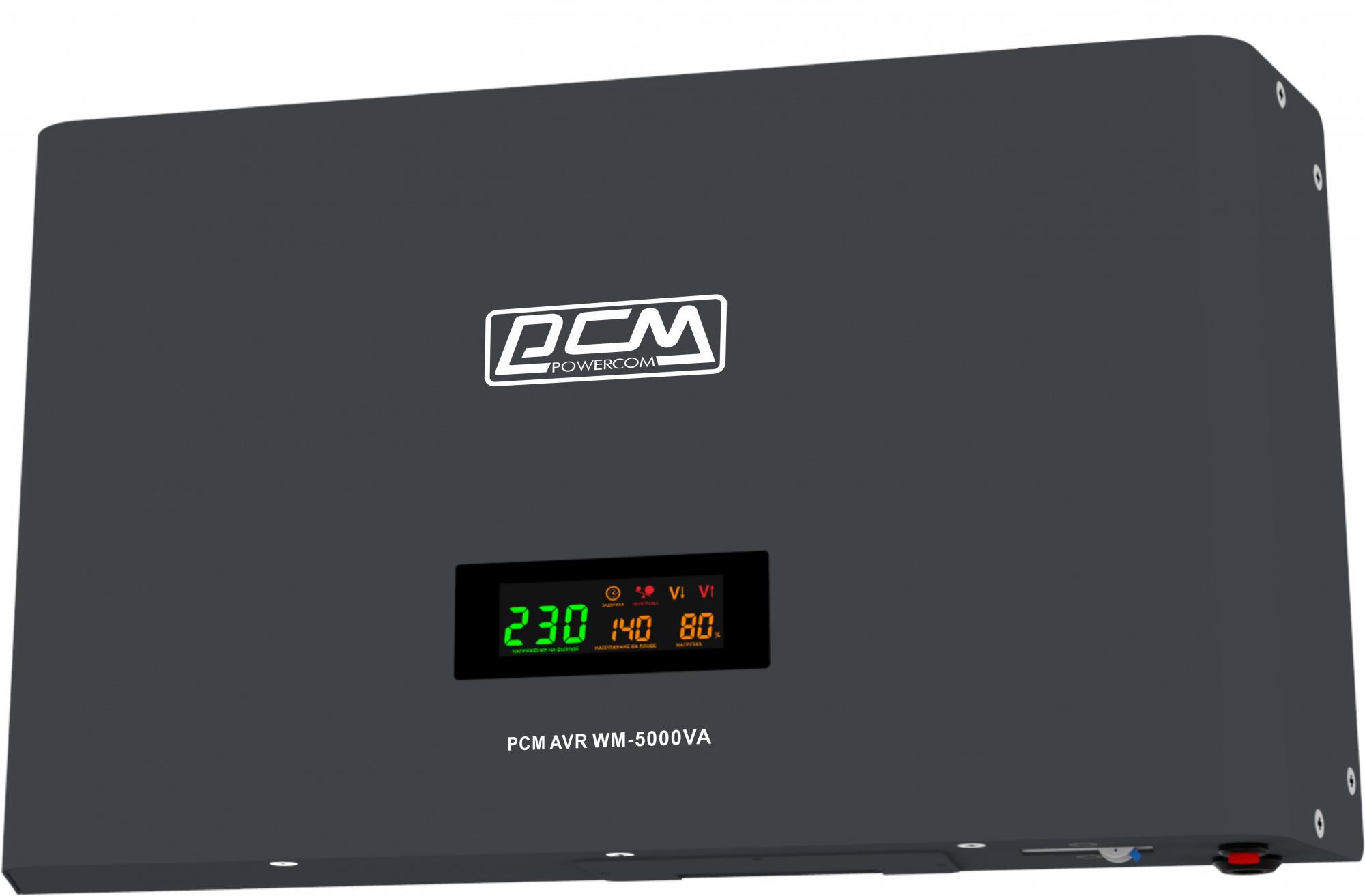

Настенный стабилизатор напряжения WM-5000VA предназначен для питания бытовых электроприборов стабилизированным напряжением в условиях отклонения напряжения однофазной электросети ниже или выше допустимого значения. Стабилизаторы обеспечивают защиту подключенных потребителей и осуществляют их безопасное пере подключения после сбоев электроснабжения. Расширенный диапазон входного напряжения (~105 – 285 ± 3% В) позволяет обеспечивать электроснабжение устройств- потребителей даже в условиях критического состояния энергоснабжения. Применение микропроцессора в электронной схеме стабилизатора позволило реализовать следующий набор функций – повышенная точность стабилизации выходного напряжения, отображение текущего значения входного/выходного напряжения на LED-дисплее лицевой панели, отображение состояния стабилизатора, функция «ПАУЗА» с регулируемой задержкой подачи электропитания (в течение 6 или 180 с) при его возобновлении, защита от повышенного/пониженного напряжения в сети, от высокочастотных и импульсных помех, защита стабилизатора от перегрузки и короткого замыкания. Кроме перечисленного, стабилизаторы имеют встроенную тепловую защиту автотрансформатора. Стабилизаторы напряжения WM-5000VA имеют привлекательный современный дизайн, а также возможность для настенного крепления. Конструктивно реализован в прочном металлическом корпусе (толщиной всего 8 см), что позволяет устанавливать их не только в технических помещениях, но и в непосредственной близости от подключенных устройств.

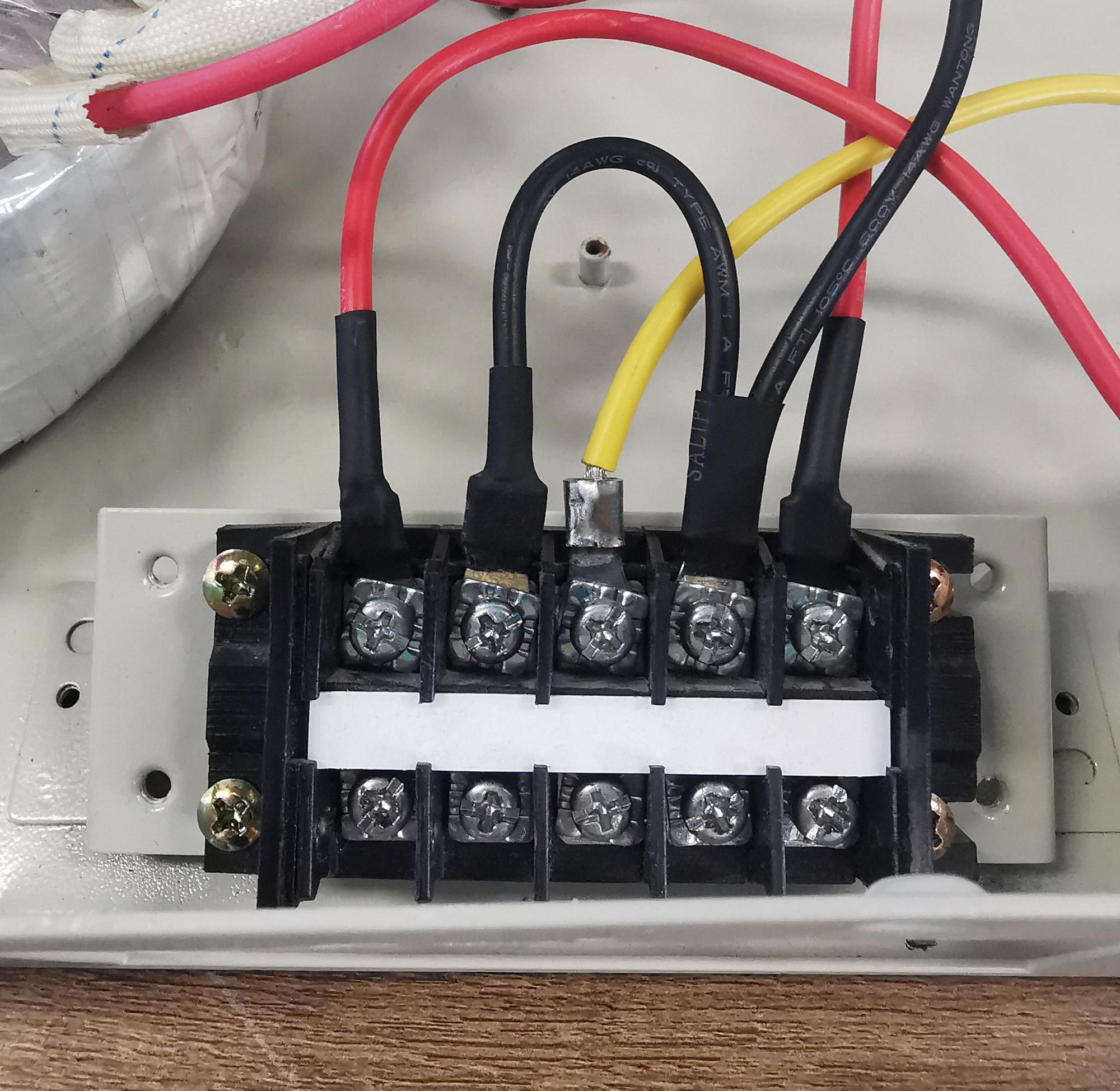

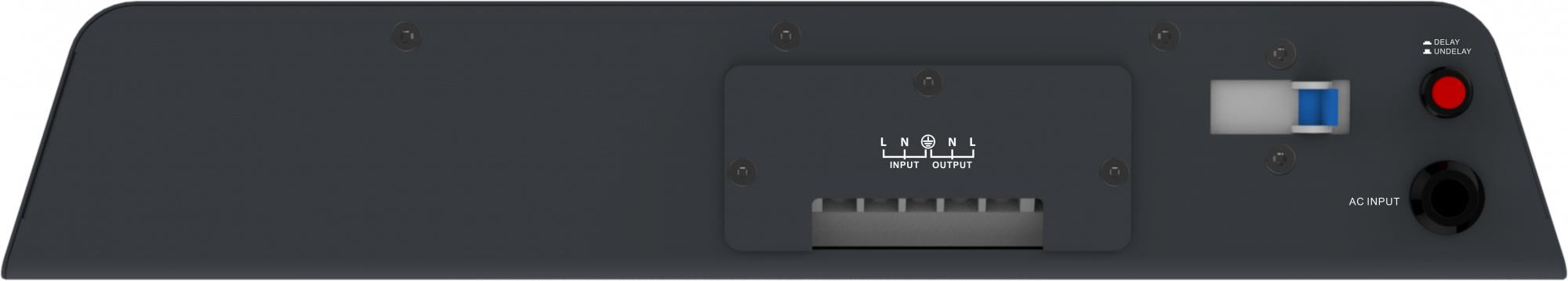

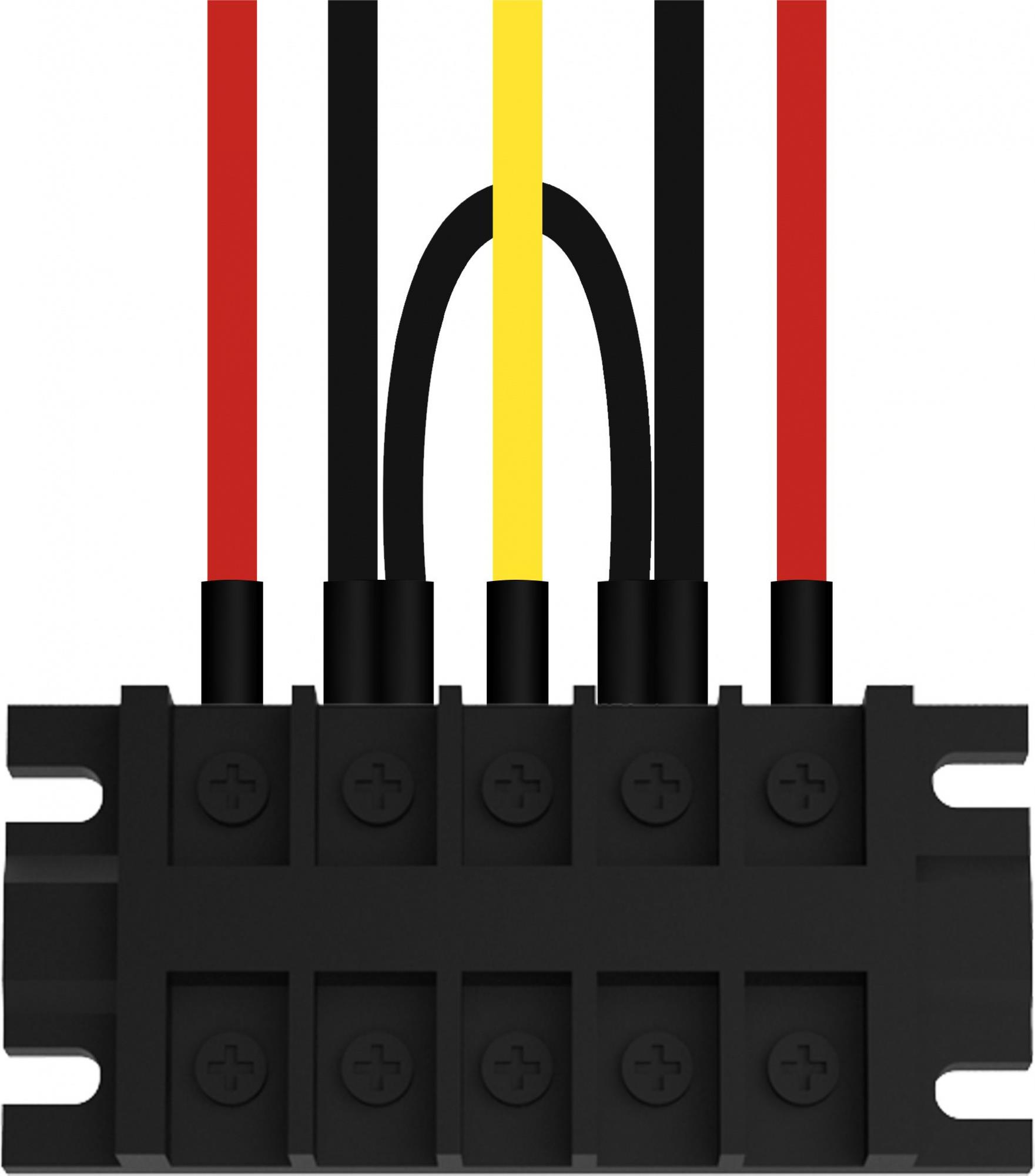

Подключение питания и нагрузки производится через клеммные колодки.

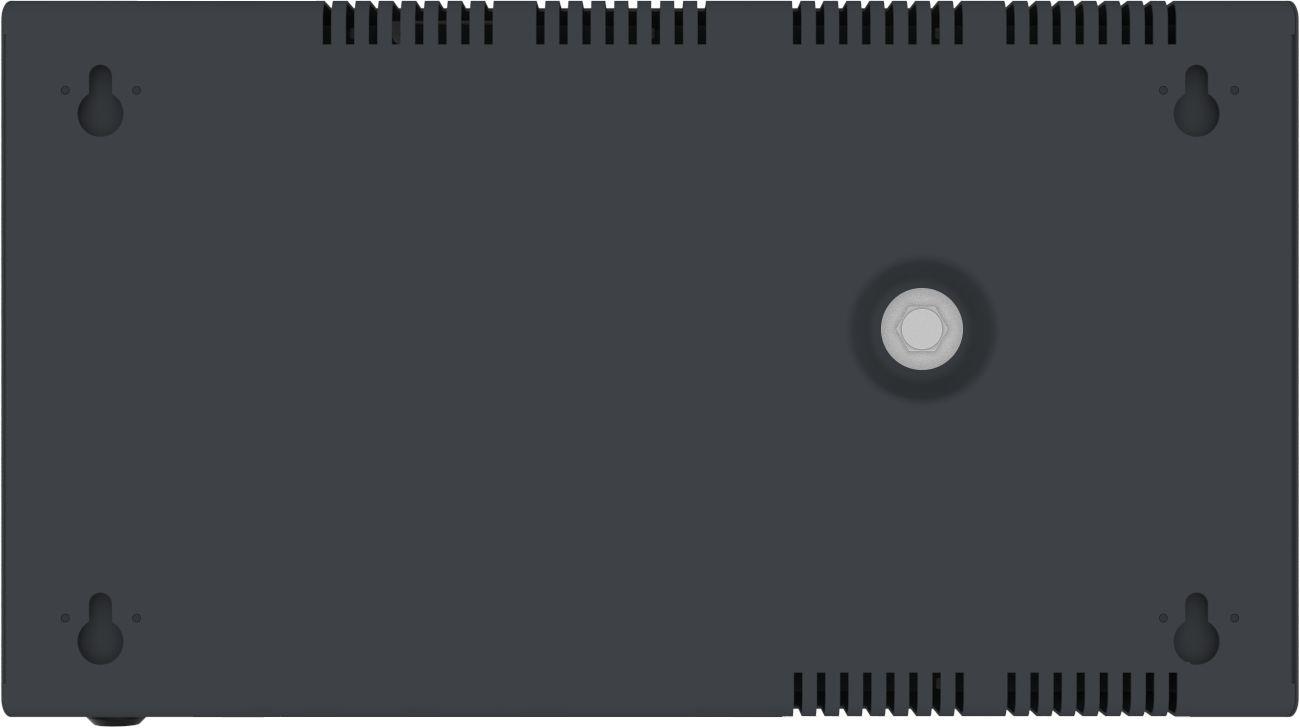

- Оригинальный дизайн корпуса с настенным креплением
- Однофазный релейный тип стабилизатора
- Микропроцессорное управление
- Светодиодная индикация режимов работы
- Повышенная точность стабилизации выходного напряжения
- Тепловая защита трансформатора
- Автоматическое отключение при слишком высоком/низком напряжении в сети
- Варисторная защита от высоковольтных импульсных помех
- Тонкий металлический корпус
- Клеммные подключения питания и нагрузки
- Расширенный диапазон входного напряжения ~105 – 285 ± 3% В
Таблица технических характеристик
WM-5000VA
| Наименование модели стабилизатора напряжения | WM-5000VA |
| Тип стабилизатора | Релейный |
| Мощность полная, ВА | ≤5000 |
| Максимальная нагрузка, Вт | ≤4000 |
| Входное напряжение, В | ~105-285 |
| Выходное напряжение, В | ~230 ± 10 % |
| Входная частота, Гц | 50 |
| Рабочая частота, Гц | 50 |
| Макс. подавляемая энергия высоковольтных импульсов, Дж | 220 |
| Максимальный выдерживаемый ток помехи (8/20мкс), А | 6500 |
| Входные разъемы | Клеммная колодка |
| Выходные разъемы | Клеммная колодка |
| Защита | от повышенного/пониженного напряжения сети, ВЧ и импульсных помех, короткого замыкания и перегрузки; встроенная тепловая защита, задержка повторного включения |
| Ток срабатывания защиты (предохранитель), А | 32А |
| Время переключения, мсек | ≤ 10 |
| Дисплей | входного или выходного напряжения, режима стабилизации, срабатывания защиты, процент нагрузки, время отложенного старта |
| Диапазон рабочих температур, °С | -10°C - +40 |
| Допустимый диапазон влажности, % | Не более 95%, без конденсации |
| Длина силового кабеля, м | нет |
| Материал корпуса | металл |
| Степень, класс защиты IP | IP20 |
| Уровень шума | <<65 дБ (на расстоянии 1 м) |
| Температура хранения | <<65 дБ (на расстоянии 1 м) |
| Размеры изделия (Ш x В x Г), мм | 450x250x80 |
| Вес, кг | 10,8 |
| Цвет | графит |
| Гарантия | 24 месяца |
| Срок службы | 5 лет |
- Стабилизатор напряжения 1 шт.
- Руководство по эксплуатации 1 шт.
- Гарантийный талон 1 шт.
- Установочный шаблон 1 шт.
